Cârlig solar pentru acoperiș

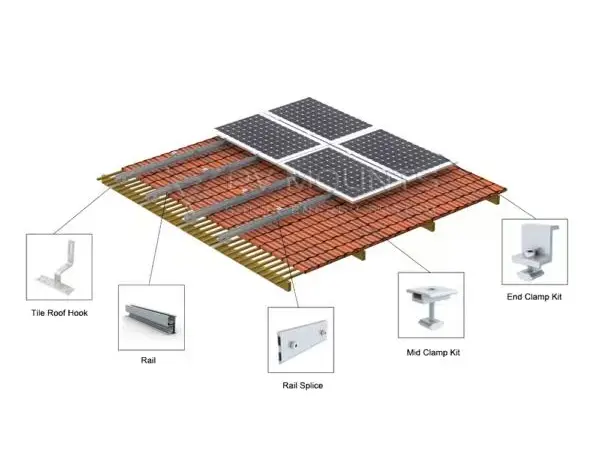

Cârligul de acoperiș solar furnizat de Guojian Manufacturer poate fi instalat fără a pătrunde în stratul impermeabil, evitând astfel riscul de scurgere a acoperișului la sursă. Combinat cu șinele noastre de ghidare cu caneluri în formă de C dedicate, sistemul realizează o instalare ușoară, sigură și fiabilă. Cu propria noastră linie de producție de ștanțare a accesoriilor pentru acoperiș și certificări complete „trei sisteme”, avem o experiență vastă în câmpurile fotovoltaice distribuite pe acoperiș și oferim servicii pentru proiecte industriale și rezidențiale în toată țara.

Preocupările cheie ale clienților

1. Va cauza scurgeri de acoperiș?

Cârligele Guojian vin standard cu tampoane impermeabile EPDM îngroșate. Punctele de fixare se aliniază cu stratul structural al acoperișului, transferând sarcina către pane sau grinzi de lemn subiacente; plăcile servesc doar ca acoperire și nu suportă greutate, eliminând riscul de scurgere prin orificiile de penetrare. Testele pe teren în zonele de coastă ploioase și regiunile sudice cu sezoane ploioase prelungite (ploaia cu prune) nu au arătat nicio scurgere de-a lungul a cinci ani.

2. Este compatibil cu diferite tipuri de plăci?

Oferim mai multe serii de produse: cârligele de țiglă reglabile se potrivesc diferitelor plăci curbate de lut, în timp ce clemele din oțel colorat se potrivesc acoperișurilor trapezoidale sau ondulate din oțel. Formele personalizate pot fi create pe baza unor tipuri specifice de țiglă și pante de acoperiș, eliminând nevoia de șlefuire sau tăiere la fața locului.

3. Va rugini în medii foarte corozive, cum ar fi zonele de coastă sau industriale?

Cârligele galvanizate standard utilizate în interior tind să ruginească și să se rupă în decurs de 3-5 ani. Oferim oțel inoxidabil 304 pentru acoperișuri standard și oțel inoxidabil 316 special pentru zonele industriale de pe litoral sau saline-alcaline. Opțiunea noastră de oțel carbon zinc-aluminiu-magneziu oferă o performanță superioară în raport cu costurile, având un strat de auto-vindecare la marginile tăiate și trecând teste de pulverizare cu sare de 1.000 de ore fără a arăta pete de rugină.

4. Îndeplinește standardele de rezistență la taifun și zăpadă?

Corpul cârligului este realizat din tablă îngroșată (2,0–3,0 mm) și format prin ștanțare integrată, eliminând punctele slabe cauzate de îmbinări. A trecut testele mecanice pentru presiunea vântului de 60 m/s și sarcina de zăpadă de 1.000 N/m². Instalațiile la scară largă din zonele de coastă din sud-estul predispuse la taifunuri și instalațiile industriale înzăpezite din nord nu au arătat niciun caz de slăbire sau deformare.

Domenii de aplicare

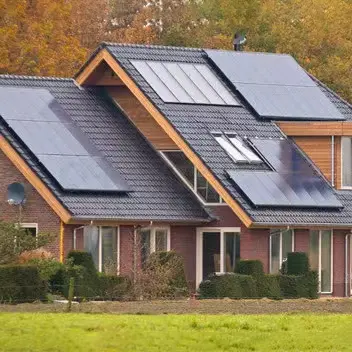

1. PV de pe acoperiș rezidențial

Potrivit pentru case rurale și vile auto-construite cu acoperișuri din țiglă de ciment sau sticlă, precum și sisteme fotovoltaice rezidențiale la scară mică (3–10 kW). Cârligul de acoperiș solar nu adaugă încărcătură excesivă acoperișului, iar instalarea păstrează aspectul original al plăcilor, făcându-le ideale pentru proiectele de modernizare PV la nivel de sat.

2. Acoperișuri din oțel acoperite cu culoare industriale și comerciale

Soluții fotovoltaice distribuite pentru acoperișuri din oțel trapezoidal și ondulat în fabrici, depozite logistice și parcuri industriale. Opțiunile includ cârlige penetrante și cleme nepenetrante, concepute pentru a păstra integritatea garanției originale de impermeabilizare a acoperișului; potrivit pentru centralele electrice pe acoperiș la scară largă, de la sute de kilowați la câțiva megawați.

3. Scenarii specializate de acoperiș compozit

Integrare fotovoltaică pentru clădiri cu zonă pitorească cu țigle în stil antic, conversii de acoperiș din beton plat în pantă și sunrooms. Cârlige personalizate, ultra-subțiri, cu profil redus, sunt folosite pentru a menține estetica originală a clădirii.

Studii de caz pentru proiecte din lumea reală

1. Proiect fotovoltaic rezidențial la nivel de sat în satul nou Lianzhu, Heshan, Guangdong (1,07 MW)

Cârlige reglabile de acoperiș din oțel inoxidabil de la Guojian au fost folosite pe toate acoperișurile rezidențiale din țiglă smălțuită, adaptate special pentru plăcile curbe de lut tipice regiunii Lingnan. Nu s-a produs nicio spargere a plăcilor în timpul instalării, iar trei ani de funcționare nu au evidențiat niciun raport de scurgere sau coroziune; proiectul a fost promovat ca o demonstrație la nivel provincial a arhitecturii integrate PV.

2. 1,2 MW PV pe acoperiș din oțel acoperit cu culoare la un mare parc logistic din Jiangsu

Cârligele personalizate de acoperiș cu înălțime extinsă au fost folosite pentru acoperișurile curbe ale fabricilor de oțel pentru a distribui sarcinile punctuale; proiectul a trecut de verificarea încărcăturii locale de taifun. Sistemul generează în medie 1,3 milioane kWh anual, impermeabilizarea acoperișului rămânând intactă și fără scurgeri.

3. Proiect de export în vrac pentru PV pe acoperiș rezidențial în Vietnam

Cârlig solar personalizat pentru acoperiș proiectat pentru acoperișurile din țiglă plate din Asia de Sud-Est, exportat împreună cu kiturile complete de profile de montare. Proiectul acoperă peste o mie de acoperișuri rezidențiale și este adaptat la clima locală cu temperaturi ridicate și precipitații mari.

Precauții de instalare și utilizare

1. Cerințe privind punctele de fixare

Baza cârligului trebuie să fie ancorată de pane de acoperiș (lemn sau oțel) sau grinzi de beton. Ancorarea numai de plăci sau de stratul de impermeabilizare a suprafeței este interzisă pentru a preveni fisurarea sau desprinderea plăcilor cauzate de sarcinile pe termen lung.

2. Specificații de impermeabilizare

Curățați praful după găurire, injectați material de etanșare rezistent la intemperii în orificiu și asigurați ansamblul cu o garnitură EPDM impermeabilă. După repoziționarea plăcilor, mențineți panta inițială de drenaj și asigurați-vă că canalele de drenaj de pe acoperiș rămân neobstrucționate.

3. Specificații de spațiere și încărcare

Fiecare modul fotovoltaic este asociat cu 2-4 cârlige de acoperiș; densitatea cârligului trebuie crescută pentru pantele acoperișului care depășesc 25° sau în zonele de coastă supuse unor sarcini puternice ale vântului. Instalarea trebuie să respecte cu strictețe desenele de dispunere a sarcinii furnizate de noi.

Garanții pentru tranzacții

1) Asigurarea calificării: Un set complet de certificări - ISO9001 (Calitate), ISO14001 (de mediu) și ISO45001 (Sănătate ocupațională) - împreună cu un certificat de întreprindere de credit de gradul 3A și rapoarte de inspecție a materialelor din fabrică sunt furnizate împreună cu expedierea pentru a îndeplini cerințele de licitație și licitație.

2) Asigurarea controlului calității: inspecție de calitate în patru etape - testarea materiilor prime primite, verificarea dimensională a perforației CNC, prelevarea de probe de pulverizare de sare anti-coroziune și testarea de simulare a sarcinii mecanice. Fiecare lot de produse este trasabil pentru a elimina abaterile dimensionale și defectele de acoperire.

3) Asigurarea livrării: Contractele de aprovizionare specifică date clare de livrare, cu penalități aplicate pentru întârzieri; Sunt menținute 10.000 de tone de stoc cu specificații standard, iar proiectele urgente primesc prioritate de producție.

4) Asistență tehnică la fața locului: inginerii pot fi trimiși pentru a oferi îndrumări de instalare la fața locului pentru proiecte interne la scară largă (la nivel de megawați); pentru proiectele de peste mări, oferim documentație tehnică în limba engleză și instrucțiuni video de la distanță.

5) Asistență O&M pe termen lung: pentru centralele fotovoltaice mai vechi care au funcționat de ani de zile, oferim cârlige de schimb și accesorii hardware la preț redus, precum și îndrumări tehnice pentru întreținerea și repararea sistemului fotovoltaic de acoperiș.
