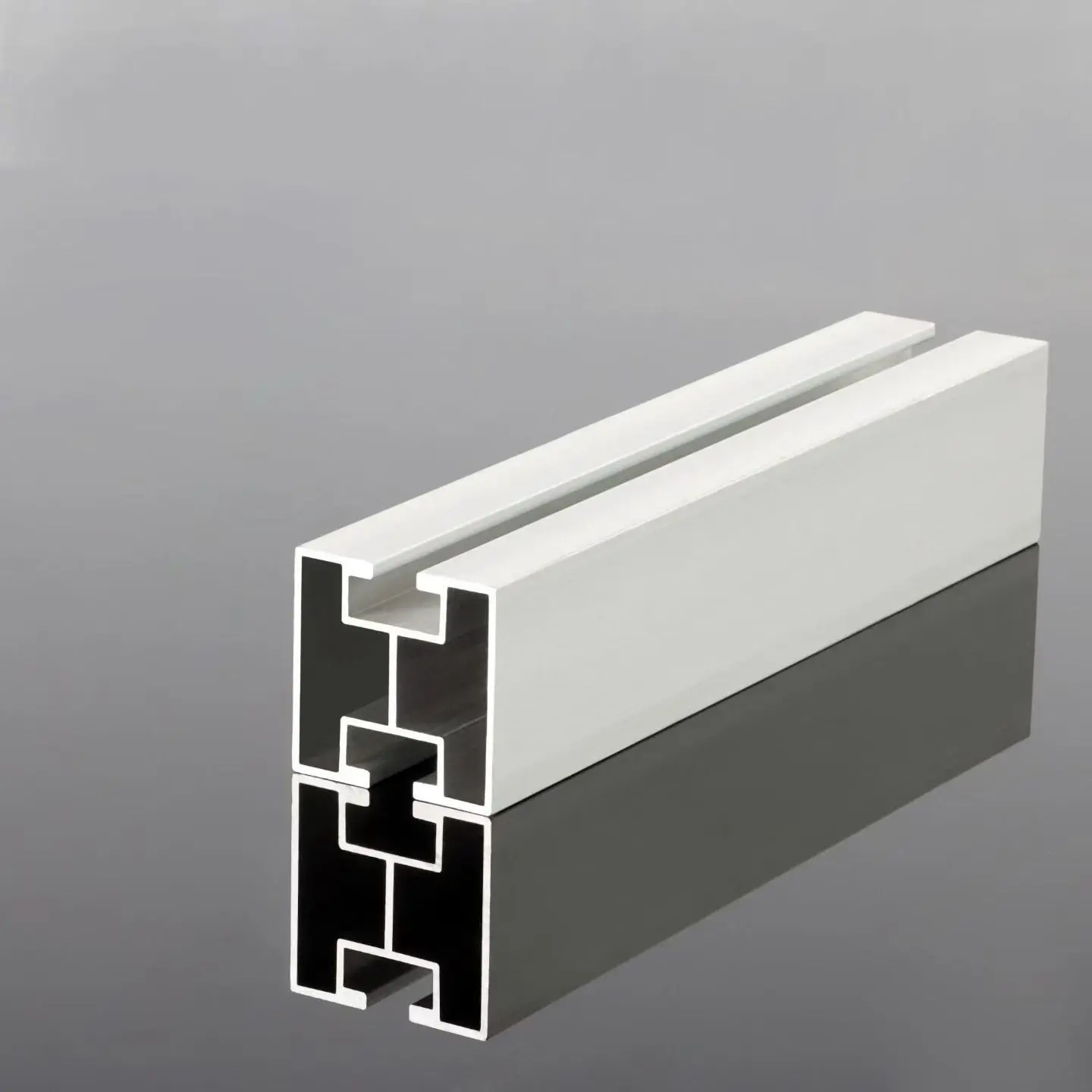

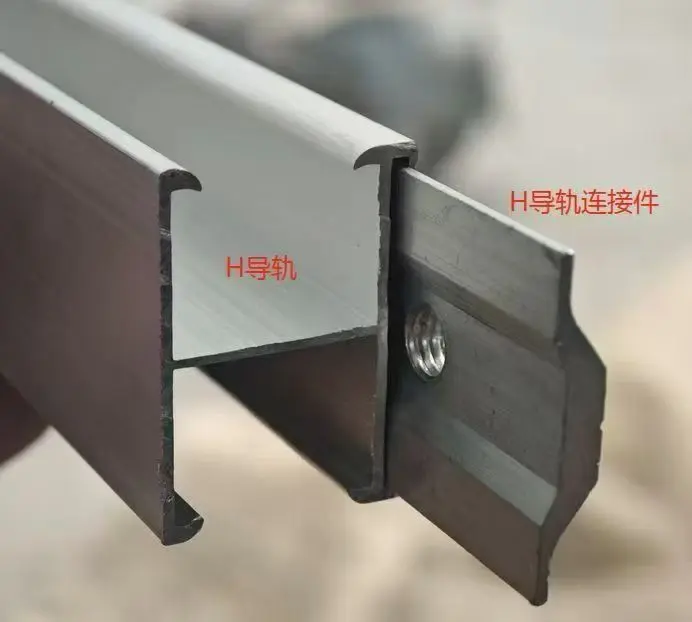

Șinele de ghidare sunt componentele de bază portante ale sistemelor de montare fotovoltaice (PV), utilizate în principal pentru a securiza și aranja modulele solare fotovoltaice; ele sunt utilizate de obicei împreună cu elemente de fixare, cum ar fi cleme și șuruburi. Linia noastră cuprinzătoare de produse șinelor include două tipuri principale de materiale — oțel (zincat la cald și aliaj zinc-aluminiu-magneziu) și aliaj de aluminiu — și cuprinde diferite profile transversale, inclusiv șine H, șine fără nervuri și șine cu formă personalizată. Aceste șine suportă sarcina modulelor fotovoltaice și transferă forțele către stâlpii de montaj sau bazele acoperișului. Sunt potrivite pentru instalațiile fotovoltaice distribuite pe acoperișuri din țiglă de oțel colorată și acoperișuri plate din beton, precum și pentru carporturi fotovoltaice și anumite centrale fotovoltaice montate la sol.
Șinele de ghidare sunt disponibile în diferite materiale - cum ar fi aliaj de aluminiu, aliaj de Zn-Al-Mg și oțel galvanizat la cald - pentru a se potrivi diverselor condiții de proiect, inclusiv locații interioare și de coastă, medii cu salinitate ridicată, locuri cu limitări de încărcare pe acoperiș și centrale electrice cu deschidere mare.

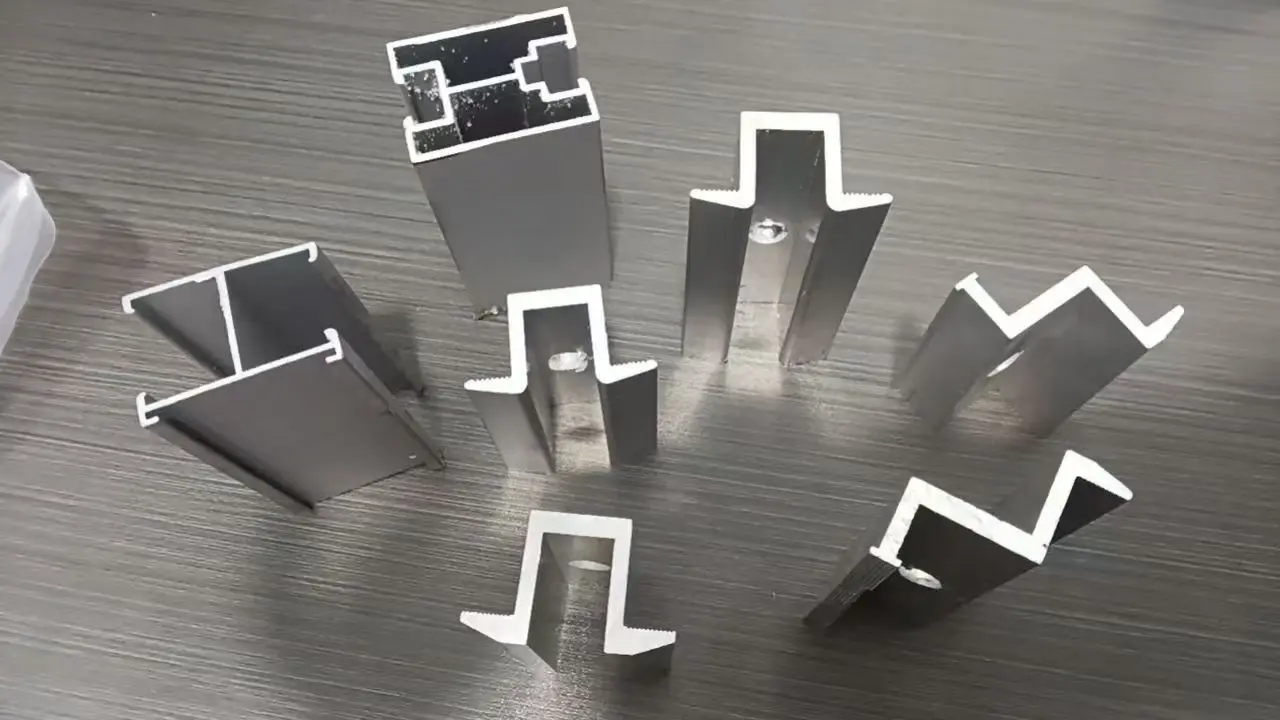

Include profile standard în formă de C, H și U, profile ușoare fără nervuri și forme personalizate non-standard, asigurând compatibilitatea atât cu proiectele convenționale, cât și cu aplicațiile specializate de modernizare.
Acceptă tăierea cu lungime fixă, perforarea CNC și prelucrarea profilului personalizat. Nu ne limităm la produse standard de pe raft și putem fabrica componente pentru a îndeplini cerințele specifice de desen al proiectului.
Șinele de ghidare, clemele (clemele din mijloc/capăt), elementele de fixare din oțel inoxidabil și componentele de împământare sunt fabricate intern. Acest lucru asigură un grad ridicat de compatibilitate între profile și accesorii, minimizând erorile de asamblare la fața locului.
Specificațiile standard sunt stocate pentru livrare rapidă; fabrica noastră are o capacitate anuală de 200.000 de tone, capabilă să gestioneze aprovizionarea în vrac pentru centralele electrice la scară GW.
Elimina necesitatea de a se aproviziona separat din fabricile de aluminiu si otel. Oferim întreaga gamă de șine și accesorii potrivite, simplificând întregul proces de achiziție.
| Element de parametru | Specificatii tehnice |
| Materiale de bază opționale | Aliaj de aluminiu 6063-T5 / bandă de oțel S350GD Zn-Al-Mg / oțel galvanizat la cald Q355 |
| Tratarea suprafeței | Anodizare / Acoperire Zn-Al-Mg / Galvanizare la cald |
| Tipuri de secțiuni principale | Secțiuni de tip H, tip C, tip U, ușoare, neîntărite, personalizate în formă specială |
| Grosimea peretelui profilului | Aliaj de aluminiu: 1,2-2,0 mm; Oțel: 1,0-1,5 mm (personalizat) |
| Lungime standard de livrare | 4m, 6m; tăiere personalizată la orice lungime disponibilă |
| Module compatibile | Gamă completă de module PV monocristaline, PERC, TOPCon |
| Accesorii de sprijin | Cleme de mijloc, cleme de capăt, elemente de fixare din oțel inoxidabil, componente de împământare |
| Scenarii de aplicare | Acoperișuri din țiglă de oțel colorată, acoperișuri din beton, centrale electrice montate la sol, carporturi fotovoltaice, proiecte fotovoltaice renovate cu forme speciale |
| Standarde aplicabile | Standard chinez GB, standard european EN; certificate de materiale disponibile |
Calitățile materialelor sunt verificate pentru fiecare lot de șine de ghidare pentru a se asigura că nu sunt utilizate materiale reciclate sau impure;
Verificările toleranței dimensionale și verificările la fața locului asupra grosimii stratului anodizat asigură că tratamentul suprafeței respectă standardele;
3. Rapoartele de proprietate mecanică pentru profile sunt disponibile la cerere;
4. Rapoartele de testare ale terților (de exemplu, TUV, SGS) pot fi furnizate pentru a îndeplini cerințele pentru licitarea proiectelor de peste mări și declarațiile vamale.
Asistăm la selecția modelului de șine de ghidare pe baza încărcăturilor de vânt și zăpadă specifice proiectului, a condițiilor acoperișului și a climei locale; mostrele fizice pot fi trimise pentru verificarea materialului, a secțiunii transversale și a finisajului suprafeței; furnizăm documentația de licitație a proiectului, inclusiv specificațiile produsului și rapoartele de testare; pentru clienții de peste mări, oferim recomandări adaptate standardelor locale.
Pentru comenzile personalizate, generăm desene de procesare pentru semnarea clientului înainte de începerea producției; în timpul producției, oferim fotografii sau videoclipuri ale inspecției materiilor prime, procesării profilului și verificărilor la fața locului produselor finite, astfel încât clienții să poată urmări progresul; expedierile includ o listă completă de ambalare și certificarea materialului; oferim diverse opțiuni de ambalare, inclusiv ambalare elastică rezistentă la ploaie pentru a preveni deteriorarea în timpul transportului; pentru comenzile interne, aranjam livrarea directa cu camion la locul proiectului; pentru comenzile de export, asistăm cu documentația vamală completă și sprijinim diferiți termeni comerciali (de exemplu, FOB).
Dacă în timpul transportului apar daune (cum ar fi lovituri sau deformări), evaluăm rapid situația la primirea fotografiilor de verificare și aranjam piesele de schimb sau o soluție convenită de comun acord; oferim ghiduri complete de instalare, inclusiv diagrame și sfaturi cheie de instalare; echipa noastră tehnică oferă asistență de la distanță pentru a rezolva orice probleme întâlnite în timpul instalării.

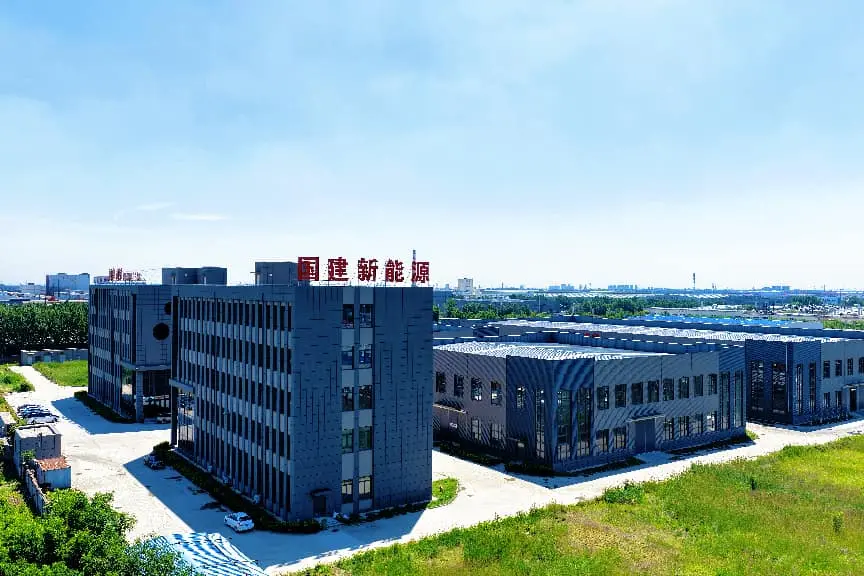

Fabrica noastră este situată în baza industrială Daqiuzhuang din Jinghai, Tianjin, aproape de portul Tianjin; acest lucru permite livrarea directă a camioanelor către locațiile interne ale proiectelor și vămuirea și expedierea convenabile pentru comenzile de export. Menținem parteneriate pe termen lung și stabile cu fabricile de extrudare a aluminiului, asigurând o aprovizionare fiabilă cu materii prime și garantând că materialele nu sunt niciodată înlocuite. Implementăm un control complet al calității pe parcursul întregului proces, efectuând mai multe inspecții de la aportul de materii prime până la expedierea produselor finite. Producem simultan șine din oțel (șine în H, șine cu profil special și șine fără rible), permițând clienților să aprovizioneze accesorii de montaj din oțel și șine din aliaj de aluminiu într-un singur ghișeu; aceasta reduce costurile de comunicare asociate cu gestionarea mai multor furnizori și gestionăm comenzi de toate dimensiunile.
R: Accesoriile sunt interschimbabile dacă fantele în secțiune transversală se potrivesc; totuși, contactul direct dintre oțel și aluminiu provoacă coroziune electrochimică, astfel încât garniturile izolatoare trebuie instalate la amestecarea materialelor.
R: Profilele sunt acoperite cu folie de protecție. Întregul lot este înfășurat în folie elastică rezistentă la ploaie și asigurat cu protecție de margine din hârtie tare; profilele lungi sunt, de asemenea, întărite cu rame din lemn pentru a minimiza riscul de zgârieturi în timpul transportului.
R: Nu, variază. Șinele din zinc-aluminiu-magneziu și din oțel galvanizat la cald vin cu o garanție anticoroziune de 25 de ani, în timp ce șinele din aliaj de aluminiu anodizat au o garanție anticorozivă de 20 de ani; vă rugăm să confirmați termenii specifici de garanție înainte de a plasa o comandă.
R: Șinele de ghidare pot fi personalizate cu secțiuni transversale specifice, sub rezerva cantităților minime de comandă (MOQ) pentru crearea matriței de extrudare; totuși, modificările simple, cum ar fi ajustările de lungime sau perforarea, nu necesită matrițe noi și au cerințe de MOQ mai mici.
R: Profilele standard cu fante asociate cu cleme compatibile nu vor aluneca; trebuie să furnizați grosimea componentei, astfel încât să putem potrivi clema corectă. Nu se recomandă amestecarea accesoriilor de la diferite mărci.
R: Depozitați-le într-o zonă uscată, bine ventilată și evitați expunerea la ploaie sau la apă stătătoare. Profilele trebuie ridicate de la sol - nu le stivuiți direct pe murdărie sau noroi - iar folia de protecție nu trebuie îndepărtată prematur.
