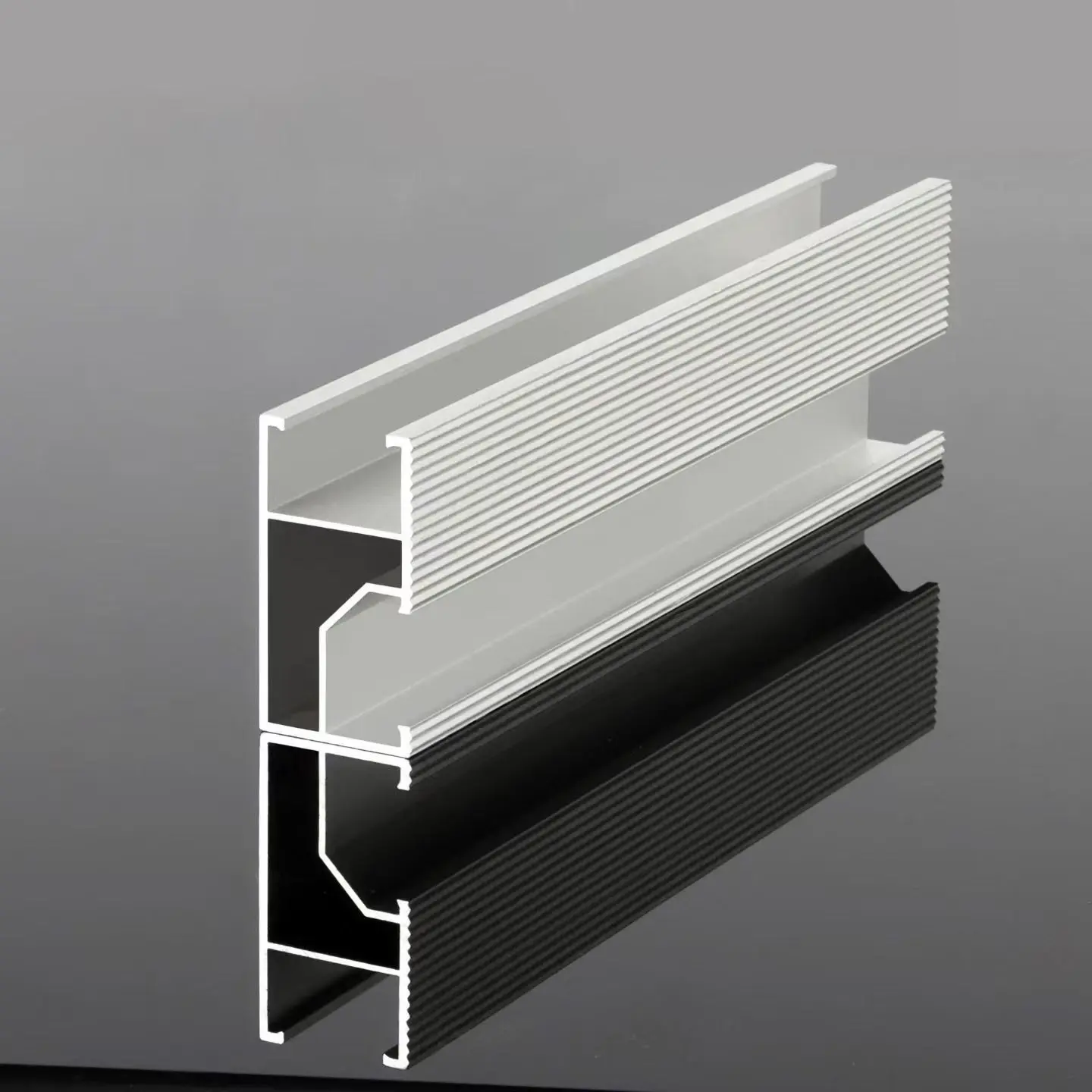

Șină de ghidare non-standard

Proiectăm profilele șinelor de ghidare personalizate nestandard pe baza geometriei specifice acoperișului, mai degrabă decât să le selectăm dintr-o listă de inventar standard. Formăm profilele necesare folosind oțel S350GD de înaltă rezistență, încorporând fante în T standard care rămân compatibile cu clemele intermediare, clemele de capăt și piulițele glisante de la raft; acestea sunt furnizate fie cu acoperiri galvanizate la cald, fie cu Zn-Al-Mg. Operațiunile de proiectare a profilului, deformare, perforare și tăiere la lungime sunt realizate în propria noastră fabrică din Tianjin, China.

Tipuri de acoperiș aplicabile

Acoperișuri metalice trapezoidale și cu îmbinare verticală, cu geometrii unice:

Scenariile obișnuite includ profile neconvenționale trapezoidale sau cu cusături în picioare și înălțimi ale nervurilor care depășesc intervalele standard, în care bazele șinelor standard C/U ar interfera cu nervurile acoperișului, împiedicându-le să se așeze plat.

Acoperișuri curbate, arcuite sau în trepte:

Pe acoperișurile cu modificări de curbură sau de cotă, șinele standard cu profile fixe fie ar lăsa goluri, fie ar forța ramele modulului să se răsucească. Profilele personalizate ale șinei de ghidare nestandard permit poziționarea fiecărui punct de montare la înălțimea exactă necesară.

Aspecte cu spațiu limitat:

Situații care implică înălțimi mici de montare, echipamente de acoperiș care pătrund în matrice sau module setate la unghiuri speciale de înclinare. Profilele șinelor personalizate pot fi făcute superficiale sau modelate pentru a elimina obstacolele, eliminând necesitatea reproiectării întregii matrice doar pentru a găzdui un profil standard.

Modernizare PV pentru instalațiile industriale existente:

Acolo unde panele existente sunt fixe și imobile, profilele șinei de ghidare nestandard concepute pentru a se potrivi cu distanța dintre pane existente permit ca noua matrice să fie montată direct pe structura originală, fără tăiere sau întărire.

Avantajele de bază și motivele de bază

Profiluri adaptate acoperișului, economisind timp de muncă:

Profilele sunt proiectate special pentru forma nervurilor acoperișului, pozițiile panei și unghiurile modulelor. La livrare, șinele sunt componente gata de instalat, mai degrabă decât soluții de compromis. Acest lucru se traduce prin economii semnificative în forța de muncă la fața locului — eliminând nevoia de tăiere, șlefuire sau dilare pe acoperiș și reducând drastic opririle neașteptate de lucru.

Eficiență structurală mai mare pentru aceeași cantitate de oțel:

Secțiunea transversală a șinei de ghidare non-standard permite poziționarea materialului exact acolo unde acționează momentul încovoietor; pentru aceeași greutate, oferă un moment de inerție mai mare decât secțiunile standard. Când sarcina pe acoperiș este o constrângere, aceeași logică se aplică în sens invers: secțiunea poate fi ușoară pentru a controla sarcina moartă pe acoperișurile îmbătrânite.

Fante în T standard reținute pe suprafața de prindere:

Indiferent de profilul exterior, suprafața de prindere păstrează caneluri în T standard. Clemele intermediare, clemele de capăt și piulițele glisante disponibile comercial pot fi folosite ca de obicei, iar restul listei de materiale rămâne neschimbat. Instrumentele de instalare existente și inventarul de cleme rămân utilizabile.

Formare cu o singură trecere și alimentare stabilă:

Secțiunea este formată printr-o rulare continuă din benzi de oțel într-o singură trecere, asigurând rectitudinea constantă și repetabilitate pe loturi - al zecelea container se va potrivi cu proba aprobată.

Opțiuni de acoperire în funcție de durata de viață:

Șina de ghidare non-standard are atât opțiuni galvanizate la cald (Z275), cât și zinc-aluminiu-magneziu (ZAM80–150). Zinc-Aluminiu-Magneziu oferă capacități de auto-vindecare la marginile tăiate și rezistență superioară la pulverizarea cu sare în comparație cu galvanizarea convențională; prin urmare, îl recomandăm pentru zonele de coastă și zonele industriale cu umiditate ridicată. Garanția de rezistență la coroziune este de 15 ani pentru galvanizat la cald și de 25 de ani pentru zinc-aluminiu-magneziu.

Specificațiile produsului

Articol	Specificație de referință	Nota
Material	S350GD / S450GD oțel format la rece	Bandă de oțel de înaltă rezistență, laminată
Acoperire	Z275 zincat la cald sau Zn-Al-Mg ZAM80–150	Selectat pe proiect
Grosime	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm tipic pentru secțiuni simple
Înălțimea secțiunii	40 / 45 / 50 / 60 / 80 mm	Secțiuni personalizate de proiectat
Lățimea flanșei	30 / 35 / 40 mm	Se potrivește cu clemele modulului
Slot	Slot în T sau slot deschis	Pentru piulițe glisante standard
Lungime	3 / 4 / 6 m, tăiat la lungime	Optimizat pentru transport și tăiere
Greutatea unitară	Aproximativ. 1,2–3,5 kg/m	Depinde de secțiune și grosime
Module compatibile	Module comune c-Si, 500–700 W	Peisaj sau portret
Max. durata de sprijin	1,0–1,5 m	Supuse calculului structural; secțiuni simple mai jos
MOQ	1 × container 20GP; comenzi de probă mai mici negociabile	—
Perioada de graţie	7-15 zile lucrătoare de la primirea depozitului	—
Condiții comerciale	FOB / CFR / CIF	—

Precauții de instalare și utilizare

Traseele de încărcare sunt determinate de secțiunea transversală specifică proiectată pentru proiect; prin urmare, protocoalele de instalare pentru aceste șine de ghidare nestandard sunt mai stricte decât pentru șinele standard. Solicităm fiecărei echipe de instalare să respecte următoarele cinci puncte:

1. Nu inversați orientarea fantului în raport cu direcția de instalare - orientarea incorectă modifică secțiunea transversală portantă și reduce capacitatea de încărcare.

2. Strângeți șuruburile strict conform cuplului de proiectare; un cuplu excesiv pe zonele cu pereți subțiri ale secțiunii personalizate poate provoca strivire locală.

3. Îmbinarea șinei trebuie să utilizeze conectorii personalizați proiectați pentru această secțiune specifică; conectorii de șină standard sunt incompatibili cu această geometrie.

4. Instalați garnituri izolatoare în punctele de contact dintre metale diferite pentru a preveni coroziunea electrochimică; asigurați-vă că elementele de fixare sunt compatibile cu stratul de acoperire (galvanizat la cald sau zinc-aluminiu-magneziu).

5. Nu călcați pe secțiunile cu pereți subțiri la mijlocul șinelor; sarcinile concentrate din traficul pietonal pot provoca deformari.

Producție și control al calității

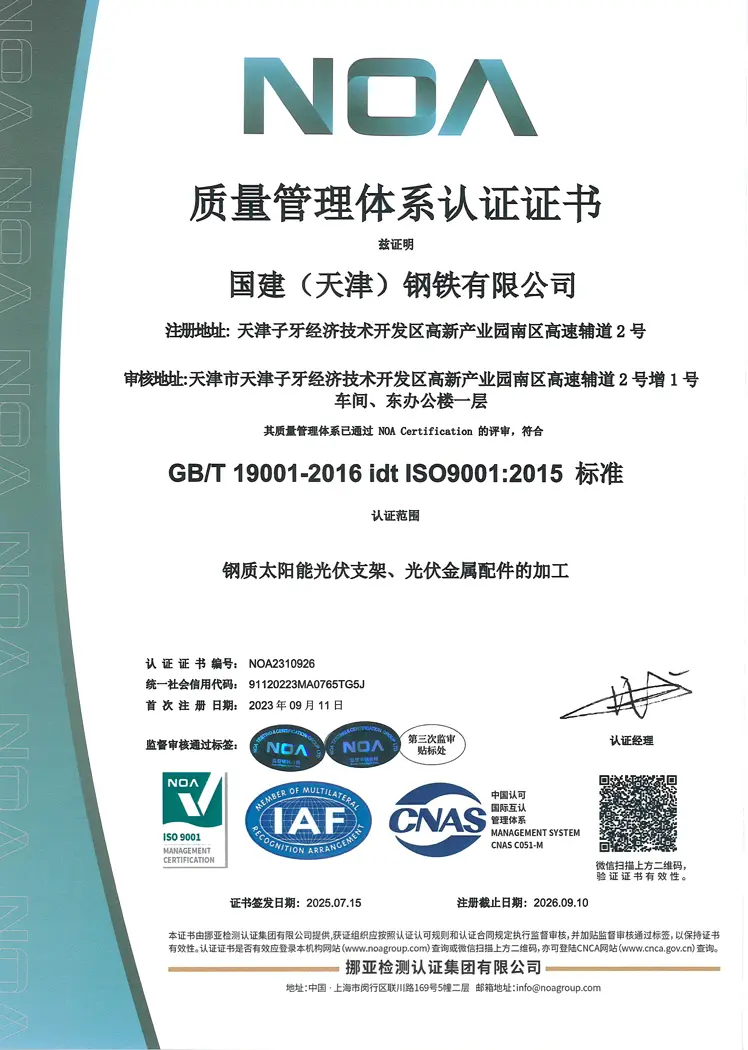

Compania noastră implementează un proces de control al calității în trei etape: inspecția benzilor de oțel și a materialelor de acoperire primite (verificarea gradului, grosimii și greutății acoperirii); măsurarea în linie a dimensiunilor secțiunii transversale și a dreptății în timpul rulării; și inspecția finală a preciziei secțiunii transversale, a dreptății și a stării suprafeței înainte de ambalarea fiecărui lot. Sistemele noastre de management al calității și mediului sunt certificate conform ISO 9001, ISO 14001 și ISO 45001; sfera de certificare acoperă structurile de montaj fotovoltaice din oțel și accesoriile fotovoltaice metalice.

Întrebări frecvente (FAQ)

Î1: De ce informații aveți nevoie de la noi pentru a oferi o ofertă pentru șine cu profil personalizat?

R: Avem nevoie de desene de țiglă sau pane de acoperiș (sau o schiță a secțiunii transversale dimensionate), dimensiunile și structura modulului și intervalul de sprijin planificat. Pe baza acestui fapt, vom confirma secțiunea transversală, specificațiile acoperirii și greutatea unitară înainte de a oferi o ofertă. Eșantioanele sau secțiunile transversale ale primului articol pot fi produse înainte de producția în masă.

Î2: Sunteți producător sau companie comercială?

R: Suntem un producător. Formarea cu role, perforarea, prelucrarea tăiată la lungime și gestionarea acoperirii sunt toate efectuate la propria noastră unitate de producție din Tianjin, China. Sunteți binevenit să examinați înregistrările și certificatele noastre din fabrică.

Î3: Cum ar trebui să aleg între acoperirile galvanizate la cald și zinc-aluminiu-magneziu?

R: Pentru majoritatea aplicațiilor pentru acoperișuri interioare, galvanizarea la cald (Z275) este suficientă. Pentru mediile de coastă, cu umiditate ridicată sau corozive industriale, vă recomandăm zinc-aluminiu-magneziu, deoarece oferă protecție superioară de vârf și rezistență la pulverizarea sărată. Termenii de garanție diferă în consecință: 15 ani pentru galvanizat la cald și 25 de ani pentru zinc-aluminiu-magneziu.

Î4: Este necesară o comandă de container completă pentru profilurile personalizate?

R: Cantitatea minimă standard de comandă este un container de 20GP. Pentru comenzile inițiale de probă sau loturi de mostre de profile noi, putem accepta cantități mai mici; pur și simplu furnizați desenul profilului și lungimea totală și vom cota în consecință.

Î5: Este această șină compatibilă cu clemele și elementele de fixare standard?

R: Depinde de specificațiile profilului șinei de ghidare non-standard. Profilele modificate standard sunt compatibile cu clemele principale și elementele de fixare din oțel inoxidabil disponibile pe piață; pentru profile speciale, oferim cleme și conectori potrivite pentru a asigura compatibilitatea în timpul instalării la fața locului.
