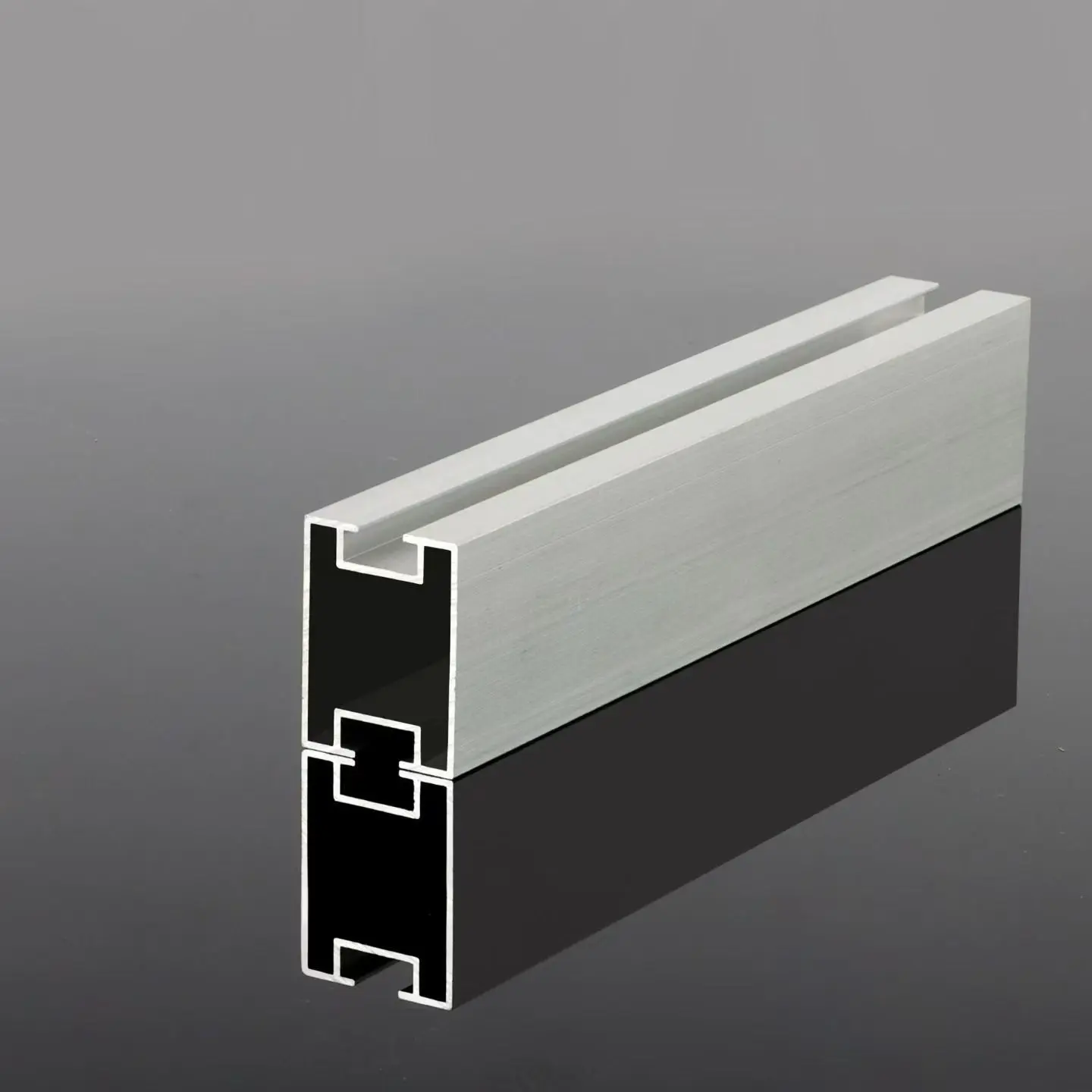

Sină de ghidare fără Ribles

Șina de ghidare fără nervuri este un tip de șină de montare din oțel format la rece, cu o secțiune transversală lipsită de nervuri de rigidizare. În șinele fotovoltaice armate standard, nervurile continue pe lungimea profilului - formate prin etape suplimentare de perforare și îndoire pe linia de rulare - asigură rigiditatea la încovoiere necesară. Șinele neîntărite elimină aceste procese, rezultând un profil de canal simplu; în timp ce acest lucru reduce rigiditatea la încovoiere, designul este potrivit pentru proiecte cu încărcări moderate de vânt și zăpadă și deschideri care au fost verificate structural.

Care sunt avantajele acestei șine?

Cost mai mic de material pe metru:

Omitând formarea nervurilor, se consumă mai puțină bandă de oțel pe metru de șină finită. Pentru proiectele în care sistemele de montare sunt evaluate în funcție de tonă și acoperișul are o capacitate portantă de rezervă, aceasta oferă o economie directă a costurilor pentru întreaga structură.

Mai puțini pași de producție, livrare mai fiabilă:

Se elimină ștanțarea nervurilor și etapele de îndoire secundare ulterioare. Cu mai puține treceri de formare, ciclul de producție este mai rapid și mai previzibil, ceea ce face mai ușor respectarea termenelor de livrare pentru loturi mici și comenzi repetate.

Sarcină mai ușoară pe acoperiș:

Greutatea proprie redusă reduce sarcina moartă suportată de pane și panouri de acoperiș. Pentru acoperișurile din oțel acoperite cu culoare cu capacitate de încărcare de rezervă limitată, acest factor poate fi elementul decisiv în fezabilitatea proiectării sistemului de montare.

Compatibil cu accesoriile standard:

Profilul de canal simplu al șinei de ghidare fără nervuri găzduiește clemele intermediare și clemele de capăt standard PV; utilizatorii nu sunt blocați în accesorii proprietare, permițând aprovizionare competitivă.

Complet galvanizat cu termeni clari de garanție:

Banda de oțel galvanizat la cald asigură că întreaga secțiune transversală - inclusiv capete tăiate și găuri de foraj la fața locului - este acoperită de un strat de zinc uniform, bine lipit. Furnizarea standard include o garanție anticoroziune de 15 ani; pentru mediile atmosferice mai dure, benzile de oțel zinc-aluminiu-magneziu (Zn-Al-Mg) sunt disponibile cu o garanție de 25 de ani.

Tăiere, găurire și manipulare fără efort la fața locului:

Profilul ușor facilitează transportul lucrătorilor, tăierea la lungime și găurirea în poziție, scurtând eficient fereastra de instalare a acoperișului pentru proiectele distribuite.

Specificatii tehnice

Articol	Caietul de sarcini
Produs	Ribless Guide Rail — șină de montare PV din oțel format la rece
Secțiune	Canal simplu (secțiune în U), fără nervuri de rigidizare
Material	Bandă de oțel galvanizat la cald
Formare	Format la rece, fără nervuri, tăiat la lungime
Tratarea suprafeței	galvanizat la cald]; Bandă de Zn-Al-Mg disponibilă la cerere
Garantie anti-coroziune	15 ani (zincat la cald) / 25 ani (Zn-Al-Mg)
Dimensiunile secțiunii	dați-ne dimensiunea și cazul dvs. de încărcare și vă vom recomanda o secțiune
Lungimi standard	Tăiat la lungime pentru ambalare și transport
Compatibilitate cu accesorii	Cleme de mijloc și de capăt standard PV
Prelucrare în a doua etapă	Tăiați la lungime și găuriți în interiorul desenului dvs
MOQ	1 × container 20GP; comenzi de probă mai mici negociabile
Perioada de graţie	7-15 zile lucrătoare de la primirea depozitului
Condiții comerciale	FOB Portul Nou Tianjin / CFR / CIF
Plată	Depozit de 30% T/T, sold împotriva copiei B/L

Scenarii de aplicare pentru șine

Acoperișuri metalice industriale și comerciale (C&I):

Acoperișurile care utilizează tablă metalică cu cusătură verticală sau trapezoidală au adesea o capacitate portantă limitată; Greutatea proprie mai mică a acestor șine de ghidare fără rible reduce direct sarcina pe acoperiș. În combinație cu clemele metalice de acoperiș, instalarea este rapidă, iar costul sistemului de rafturi este scăzut, ceea ce face ca aceasta să fie o alegere standard pentru proiectele C&I pe acoperișuri sensibile la costuri.

Instalații cu acoperiș plat din beton balast la scară mică:

Pentru proiectele de acoperișuri din beton balast cu capacitate instalată mică spre medie și încărcări moderate de vânt/zăpadă, funcția șinei este pur și simplu de a transfera sarcini între punctele de sprijin — un profil de canal simplu (nearmat) este perfect adecvat.

Instalatii mici si mijlocii montate la sol:

Potrivit pentru proiecte sub 10 MW în câmpii cu încărcări reduse de zăpadă și vânt; în aceste proiecte „grid-parity”, eficiența costurilor a sistemului de rafturi (calculat în funcție de tonaj) conduce proiectarea.

PV rezidential:

Acoperișuri rurale și clădiri mici de fabrici; cu mai puține module și deschideri mai scurte, profilul nearmat oferă cel mai bun raport cost-performanță.

Carporturi fotovoltaice ușoare:

Potrivit pentru carport simple cu încărcături reduse. Șină de ghidare fără nervuri nu este potrivită pentru acoperișuri de carport cu încărcătură mare, cu deschidere lungă - astfel de structuri necesită profile mai adânci, întărite, pentru care am propune un design alternativ.

Precauții de instalare și utilizare

1. Nivelați și aliniați înainte de fixare:

Șinele trebuie să fie nivelate și menținute în linie dreaptă. Dacă un rând este aliniat greșit, modulele vor moșteni această eroare, creând stres concentrat în cadrul ansamblului care se manifestă în cele din urmă ca deformare pe termen lung.

2. Urmați specificațiile pentru rafturi pentru cuplul de strângere și șurub:

Un cuplu excesiv poate zdrobi și deforma șinele cu pereți subțiri, în timp ce un cuplu insuficient duce la slăbirea treptată în timpul ciclării termice. Strângerea la valorile specificate de proiect previne ambele probleme.

3. Lăsați goluri de dilatare la îmbinări:

Șinele se extind și se contractă odată cu schimbările de temperatură; Lăsarea golurilor la îmbinări previne flambajul sau deformarea profilelor din cauza fluctuațiilor sezoniere.

4. Instalați garnituri de izolație între șină și panourile metalice ale acoperișului:

Contactul direct dintre șinele galvanizate și foile de oțel acoperite poate provoca coroziune electrochimică; o garnitură de izolare rupe acest cuplu galvanic.

5. Folosiți numai elemente de fixare galvanizate la cald sau din oțel inoxidabil:

Amestecarea metalelor la îmbinări creează un cuplu galvanic în care componenta cu suprafața mai mică corodează mai întâi. Materialele de fixare trebuie să fie compatibile cu învelișul șinei.

6. Nu călcați pe mijlocul șinei:

Secțiunea mediană a șinei de ghidare fără nervuri are cea mai scăzută rigiditate structurală. Dacă călcarea pe șină este inevitabil în timpul lucrului, pășiți direct deasupra unui punct de sprijin. Pentru proiectele care necesită acces frecvent la acoperiș pentru întreținere, vă rugăm să ne informați în prealabil, astfel încât să putem recomanda o secțiune de profil mai profundă.

FAQ

Î1: Cum determin dacă proiectul meu este suficient de „ușor” pentru a folosi această șină?

R: Evaluați mai întâi condițiile site-ului, mai degrabă decât catalogul. Șina de ghidare fără cordoane este potrivită pentru acoperișuri industriale/comerciale din oțel colorat, acoperișuri plate lestate mici, acoperișuri rezidențiale și instalații montate la sol (până la ~10 MW) în zone cu încărcături moderate de vânt și zăpadă. Dacă proiectul se află într-o zonă cu încărcătură mare de zăpadă sau predispusă la taifunuri sau implică deschideri lungi, nesuportate, alegerea corectă este o șină întărită sau un profil mai gros.

Î2: șina poate fi perforată sau tăiată la anumite lungimi? Este disponibil pentru achiziție separată?

R: Da, acceptăm tăierea și perforarea personalizate, iar șinele pot fi achiziționate separat fără sistemul complet de montare PV. Specificațiile standard sunt păstrate în stoc, în timp ce specificațiile non-standard sunt fabricate conform parametrilor desenului proiectului.

Î3: Care este durata de viață garantată împotriva coroziunii?

R: Șinele galvanizate la cald vin cu o garanție anticoroziune de 15 ani; opțiunea Zinc-Aluminiu-Magneziu (Zn-Al-Mg) oferă o garanție de 25 de ani și este recomandată pentru zonele de coastă sau alte medii atmosferice dure. Ambele opțiuni de garanție acoperă performanța acoperirii în condiții normale de funcționare PV în aer liber.

Î4: Puteți ajuta cu calculele de deschidere și sarcină?

R: Da, și vă recomandăm insistent să efectuați aceste calcule pentru profilele neîntărite. Vă rugăm să ne furnizați aspectul modulului, proiectarea încărcăturilor de vânt și zăpadă și distanța planificată a șinelor; echipa noastră tehnică va verifica deschiderea și profilul corespunzătoare — iar dacă șinele nearmate nu sunt potrivite pentru site, vă vom informa direct.

Î5: Care sunt cele mai importante considerații pentru instalarea la fața locului?

R: Patru puncte sunt critice: nivelați și aliniați fiecare rând de șine înainte de a le asigura; strângeți clemele la cuplul specificat de proiect, mai degrabă decât să vă bazați pe senzație; lăsați goluri de dilatare la punctele de conectare; și evitați cu strictețe să călcați pe centrul șinelor neîntărite, deoarece zona de mijloc are cea mai scăzută rigiditate. Instrucțiunile de instalare și manipulare sunt incluse la fiecare comandă, iar echipa noastră tehnică este disponibilă pentru a răspunde întrebărilor pe parcursul procesului de instalare.
