A șină de ghidareeste mai mult decât o simplă șină de metal. Este o componentă de precizie responsabilă pentru menținerea mișcării controlate, alinierii, stabilității și siguranței în sistemele în care mișcarea lină și repetabilă contează. De la instalațiile de lift până la echipamente industriale, șina de ghidare potrivită trebuie să combine precizia dimensională, rezistența structurală, calitatea suprafeței, instalarea fiabilă și durabilitatea pe termen lung. Acest ghid explică cum funcționează șinele de ghidare, ce determină performanța acestora, cum să selecteze specificația potrivită și ce ar trebui să verifice cumpărătorii înainte de a plasa o comandă.

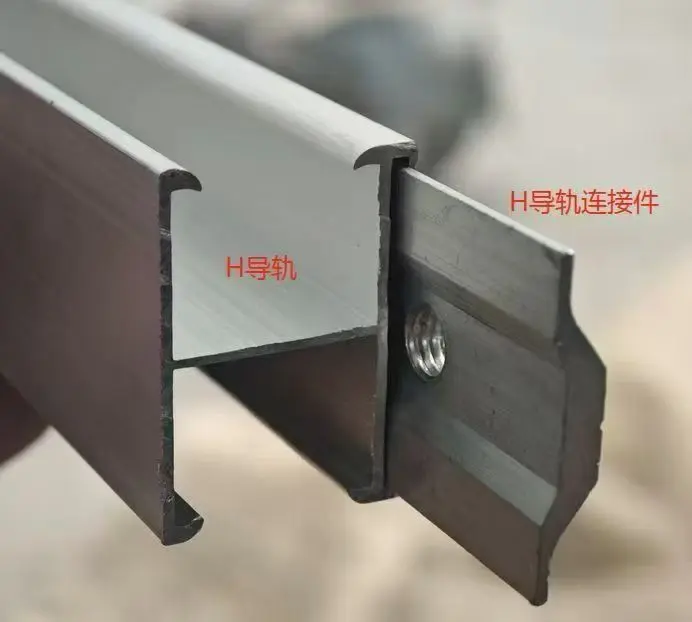

1. Noțiuni de bază pentru șina de ghidare
O șină de ghidare este o componentă liniară rigidă concepută pentru a controla traseul unei piese în mișcare. În loc să permită unei componente să se miște liber în mai multe direcții, șina stabilește o cale de deplasare definită și ajută la menținerea alinierii consistente pe tot parcursul funcționării.
În sistemele de lift, șinele de ghidare sunt instalate vertical în interiorul puțului pentru a ghida cabina liftului și contragreutatea. Standardele moderne de ridicare impun cerințe specifice cu privire la materialul șinei de ghidare, dimensiuni, geometrie, finisarea suprafeței, conexiuni, deformare și performanță structurală. ISO 8100-33:2022, de exemplu, specifică clasele și calitatea, toleranțele dimensionale și geometrice, finisajul suprafeței și cerințele de desemnare pentru șinele de ghidare standardizate de tip T utilizate pentru vagoane de lift și contragreutăți.
Pentru mașinile industriale, termenul poate descrie o gamă mai largă de componente de ghidare liniară. Secțiunea transversală exactă, materialul, duritatea, metoda de montare și tratamentul suprafeței depind de mașină și de mediul de operare.
2. Cum funcționează o șină de ghidare
Performanța unei șine de ghidare provine din interacțiunea dintre șină, ansamblul mobil, suporturi de montare, pantofi sau role de ghidare, îmbinări și structura înconjurătoare. Fiecare element trebuie să lucreze împreună. O șină de înaltă calitate nu poate compensa instalarea defectuoasă, alinierea incorectă sau hardware-ul de susținere neadecvat.
Menținerea unui traseu de călătorie controlat
Șina oferă o suprafață de referință fixă. Pantofi de ghidare, role, roți sau alte elemente de ghidare urmează acea suprafață, reducând mișcarea nedorită și menținând echipamentul aliniat.
Manipularea forțelor laterale
Încărcăturile în mișcare pot crea forțe laterale în timpul accelerării, decelerației, încărcării, descărcarii, vibrațiilor sau opririi de urgență. Un sistem de șine de ghidare suficient de rigid ajută la rezistența acestor forțe, limitând în același timp deformarea excesivă.
Sprijină funcționarea lină
Dreptatea șinei și starea suprafeței influențează direct comportamentul componentei în mișcare. Geometria slabă, suprafețele deteriorate, contaminarea sau secțiunile șinei îmbinate incorect pot crește zgomotul, vibrațiile, uzura și cerințele de întreținere.
Pentru aplicațiile de lift, EN 81-20 cere în mod specific șinele de ghidare, îmbinările și atașamentele acestora să reziste la sarcinile și forțele asociate cu funcționarea în siguranță, în timp ce deviațiile trebuie să rămână suficient de controlate pentru a evita interferența cu ușile, dispozitivele de siguranță sau componentele în mișcare.
3. Aplicații majore pentru șine de ghidare
Șinele de ghidare sunt utilizate oriunde este necesară o mișcare liniară sau verticală controlată. Deși șinele de ghidare ale liftului sunt printre cele mai recunoscute exemple, principiul ingineriei de bază se aplică multor industrii.
| Aplicație | Funcția primară | Considerații importante |
|---|---|---|
| Lifturi pentru pasageri | Ghidați mașina și contragreutatea | Aliniere, confort de rulare, rezistență, deformare, calitatea suprafeței |
| Lifturi de marfă | Controlați mișcarea sub sarcini mai grele | Capacitate de încărcare, rigiditate structurală, durabilitate |
| Echipamente industriale | Oferă ghidare liniară repetabilă | Direcția sarcinii, viteza, uzura, precizia de montare |
| Sisteme de manipulare a materialelor | Ghidați platformele și componentele în mișcare | Funcționare continuă, contaminare, acces întreținere |
| Mașini de automatizare | Menține poziționarea precisă a componentelor | Toleranță dimensională, finisare a suprafeței, repetabilitate |
| Sisteme specializate de ridicare | Controlați mișcarea verticală sau înclinată | Condiții de încărcare, cerințe de siguranță, expunere la mediu |
În instalațiile de lift, șinele de ghidare nu sunt doar componente de poziționare. De asemenea, pot interacționa cu sistemele de siguranță în condiții anormale de funcționare. Reglementările lifturilor din California, de exemplu, cer ca vagoanele de lift și contragreutățile să fie prevăzute cu șine de ghidare și specifică cerințe privind materialul șinelor, secțiunile, suporturile, elementele de fixare și performanța structurală.
4. Materiale și fabricație
Oțelul este utilizat pe scară largă pentru aplicații solicitante pentru șine de ghidare, deoarece oferă o combinație utilă de rezistență, rigiditate, prelucrabilitate, rezistență la uzură și stabilitate dimensională. Cu toate acestea, pur și simplu specificarea „oțelului” nu este suficientă. Calitatea materialului și procesul de fabricație ar trebui să se potrivească cu aplicația reală.
Sine de ghidare trase la rece
Desenarea la rece poate oferi dimensiuni controlate și un profil consistent. Acest lucru îl face potrivit pentru aplicații în care precizia dimensională și caracteristicile suprafeței sunt importante.
Șine de ghidare prelucrate
Prelucrarea poate fi utilizată atunci când este necesar un control geometric mai strict sau o anumită condiție a suprafeței. ISO 8100-33 identifică rutele de fabricație trase la rece și prelucrate prin prelucrare pentru șinele de ghidare standardizate de tip T pentru lift.
Tratament de suprafață
În funcție de mediu, poate fi necesară protecția împotriva coroziunii. Depozitarea, transportul, instalarea și condițiile de funcționare pe termen lung trebuie luate în considerare atunci când se determină dacă este adecvată o protecție suplimentară a suprafeței.
5. Factori cheie de performanță
Mai multe caracteristici tehnice determină dacă o șină de ghidare va funcționa fiabil pe durata de viață.
Unul dintre cei mai ignorați factori este efectul combinat al deformarii șinei, deformarea suportului, spațiul de ghidare al saboților și dreptatea șinei. Cerințele de siguranță ale liftului recunosc în mod explicit că acești factori trebuie luați în considerare împreună, mai degrabă decât independent.
6. Ghid de selecție a șinei de ghidare
Selectarea șinei de ghidare corectă începe mai degrabă cu aplicația decât cu catalogul de produse. O șină care funcționează bine într-un sistem poate fi nepotrivită pentru altul, deoarece sarcina, viteza, distanța dintre șine, condițiile de sprijin, mediul de operare și cerințele de siguranță pot fi foarte diferite.
Pasul 1: Definiți încărcarea
Determinați masa totală în mișcare și identificați sarcinile statice, dinamice, de impact, de frânare și laterale. Pentru aplicațiile de lift, greutatea mașinii, sarcina nominală, configurația contragreutății, viteza, echipamentul de siguranță și distanța dintre suporturi pot afecta toate cerințele șinei.
Pasul 2: Confirmați profilul feroviar
Forma secțiunii transversale trebuie să se potrivească cu echipamentul și specificațiile relevante. Șinele de ghidare de tip T sunt standardizate pe scară largă pentru aplicațiile de lift, în timp ce mașinile industriale pot necesita profile personalizate.
Pasul 3: Verificați cerințele dimensionale
Confirmați înălțimea șinei, lățimea, grosimea, lungimea, aranjamentul orificiilor de montare acolo unde este cazul, configurația îmbinării și toleranțele admise.
Pasul 4: Luați în considerare mediul înconjurător
- Instalare în interior sau exterior
- Umiditate și expunere la apă
- Praf, substanțe chimice sau contaminanți industriali
- Variația temperaturii
- Durata de depozitare înainte de instalare
- Frecvența de întreținere necesară
Pasul 5: Confirmați compatibilitatea
O șină de ghidare ar trebui evaluată ca parte a sistemului complet. Înainte de finalizarea comenzii, verificați compatibilitatea cu suporturile, clemele, plăcuțele, pantofii de ghidare, rolele, dispozitivele de siguranță și structura de susținere.
| Întrebarea cumpărătorului | De ce contează |
|---|---|
| Ce sarcină va transporta șina? | Determină capacitatea structurală și rigiditatea necesară. |
| Care este viteza de operare? | Vitezele mai mari pot face alinierea, vibrațiile și calitatea suprafeței mai critice. |
| Ce profil de șină este necesar? | Asigură compatibilitatea mecanică cu sistemul de ghidare. |
| Ce toleranțe sunt acceptabile? | Controlează acuratețea instalării și consistența operațională. |
| Unde va fi instalată șina? | Ajută la determinarea cerințelor privind protecția împotriva coroziunii și materialele. |
| Care standard se aplică? | Împiedică achiziționarea unui produs incompatibil din punct de vedere tehnic. |
7. Instalare și întreținere
Chiar și o șină de ghidare de înaltă calitate poate funcționa slab dacă precizia instalării este neglijată. Alinierea șinei ar trebui verificată pe tot parcursul procesului de instalare și nu numai după ce toate secțiunile au fost asamblate.
Priorități de instalare
- Inspectați șinele înainte de instalare pentru daune vizibile, coroziune, deformare sau contaminare.
- Verificați punctele de referință de instalare și pozițiile suportului.
- Mențineți alinierea și distanța specificate în întregul sistem.
- Asigurați-vă că îmbinările sunt montate și fixate corespunzător.
- Verificați elementele de fixare și componentele de susținere conform specificațiilor aplicabile.
- Efectuați mișcarea finală și verificările de aliniere înainte de punere în funcțiune.
Cerințele liftului recunosc, de asemenea, importanța flexibilității atașamentului și a mișcării clădirii. EN 81-20 necesită aranjamente de fixare a șinelor de ghidare pentru a se adapta la efecte precum tasarea normală a clădirii sau contracția betonului, prevenind în același timp rotirea atașamentului care ar putea elibera șinele.
Întreținere de rutină
Întreținerea ar trebui să se concentreze pe semne de uzură, vibrații neobișnuite, coroziune, elemente de fixare slăbite, suprafețe deteriorate, zgomot anormal și modificări ale comportamentului de rulare. Dacă aplicația implică echipamente critice pentru siguranță, inspecțiile trebuie să urmeze instrucțiunile producătorului echipamentului și cerințele locale aplicabile.
8. Lista de verificare a inspecției calității
Cumpărătorii care aprovizionează șinele de ghidare în volum ar trebui să stabilească un proces clar de inspecție înainte de începerea producției. Acest lucru reduce riscul de a primi componente care se potrivesc din punct de vedere tehnic cu o specificație nominală, dar creează probleme în timpul instalării.
- Verificarea materialului:Confirmați calitatea de oțel specificată și documentația relevantă a materialului.
- Inspecție dimensională:Verificați dimensiunile critice ale profilului în raport cu desenele sau specificațiile aprobate.
- Verificarea dreptății:Verificați dacă geometria șinei rămâne în toleranța necesară.
- Inspecția suprafeței:Căutați zgârieturi, lovituri, fisuri, coroziune sau alte defecte care ar putea afecta performanța.
- Inspecție comună:Verificați suprafețele de îmbinare și componentele de conectare.
- Verificarea lungimii:Confirmați lungimile șinelor individuale și toleranțele permise.
- Controlul ambalajului:Asigurați-vă că șinele sunt protejate împotriva deformării și a daunelor mediului în timpul transportului.
9. Provocări comune ale cumpărătorilor
Provocarea 1: Specificații neclare
Cumpărătorii solicită uneori o „șină de ghidare standard” fără a defini aplicația, profilul, materialul, lungimea, toleranța sau standardul aplicabil. Acest lucru poate duce la clarificări tehnice repetate și producție întârziată.
Provocarea 2: Dimensiuni inconsistente
În proiectele mari, chiar și diferențele mici între loturi pot complica instalarea. Prin urmare, controalele consecvente ale producției sunt importante atunci când sunt implicate mai multe loturi de producție.
Provocarea 3: Daune legate de transport
Secțiunile lungi de oțel pot fi expuse la îndoire, impact, umiditate și abraziune în timpul transportului. Metodele de ambalare și încărcare adecvate fac parte din calitatea produsului, nu o idee ulterioară.
Provocarea 4: Comunicarea slabă între furnizor și instalator
Detaliile tehnice trebuie confirmate înainte de producție, în special atunci când șina face parte dintr-un sistem integrat de lift sau mașină. Desenele, toleranțele, cerințele materialelor, criteriile de inspecție și așteptările de ambalare trebuie convenite în prealabil.
Provocarea 5: Alegerea doar pe preț
Cel mai mic preț unitar poate să nu reprezinte cel mai mic cost total al proiectului. Reprelucrarea, întârzierile la instalare, piesele de schimb, problemele de transport și calitatea inconsecventă pot depăși rapid o diferență de preț inițială.
10. De ce să lucrați cu Guojian Steel (Tianjin) Co., Ltd.?
Pentru cumpărătorii care aprovizionează șine de ghidare din oțel, capacitatea furnizorului de a înțelege cerințele tehnice este la fel de importantă ca și capacitatea de producție. Guojian Steel (Tianjin) Co., Ltd. poate servi ca partener tehnic de producție pentru cumpărătorii care au nevoie de componente pe bază de oțel cu dimensiuni definite, cerințe de producție consecvente și suport orientat spre aplicație.
Un proces profesional de aprovizionare ar trebui să înceapă cu aplicarea propriu-zisă. În loc să trateze fiecare comandă ca pe un produs generic din oțel, furnizorul și cumpărătorul pot clarifica profilul necesar, dimensiunile, cerințele de material, starea suprafeței, lungimea, toleranțele, ambalajul și așteptările de inspecție înainte de producție.
Pentru cumpărătorii internaționali, scopul nu este doar achiziționarea unei lungimi de oțel. Este de a obține o soluție de șină de ghidare care se potrivește aplicației, metodei de instalare, cerințelor de calitate și programului de proiect.
11. Întrebări frecvente
La ce se folosește șina de ghidare?
O șină de ghidare controlează mișcarea unei componente în mișcare de-a lungul unui traseu definit. În lifturi, ghidează mașina și contragreutatea, contribuind în același timp la menținerea alinierii și stabilității.
Ce material este folosit în mod obișnuit pentru șinele de ghidare ale liftului?
Oțelul este folosit în mod obișnuit deoarece oferă rezistența și rigiditatea necesare pentru aplicații solicitante. Cerințele specifice ale materialelor depind de standardul aplicabil și de proiectarea sistemului.
Ce face o șină de ghidare de înaltă calitate?
Caracteristicile importante includ proprietăți adecvate ale materialului, precizie dimensională, dreptate, finisare adecvată a suprafeței, geometrie consistentă, îmbinări fiabile și inspecție adecvată.
De ce este importantă dreptatea șinei de ghidare?
Abaterea excesivă poate afecta interacțiunea dintre șină și componentele de ghidare, crescând potențial vibrațiile, zgomotul, uzura și dificultatea de instalare.
Cum ar trebui să aleagă cumpărătorii o șină de ghidare?
Începeți cu aplicația, sarcina, viteza, profilul șinei, dimensiunile, toleranțele, aranjamentul de instalare, mediul de operare și standardele aplicabile. Sistemul complet de ghidare ar trebui luat în considerare mai degrabă decât șina singură.
Sunt șinele de ghidare standardizate?
Unele aplicații folosesc profiluri și cerințe standardizate. Pentru sistemele de ascensoare, ISO 8100-33:2022 specifică cerințele pentru șinele de ghidare standardizate de tip T utilizate pentru cabinele de ridicare și contragreutăți. Alte aplicații industriale pot necesita modele specifice aplicației.
Pot fi personalizate șinele de ghidare?
În funcție de procesul de fabricație și de aplicație, cerințele precum dimensiunile, lungimile, gradele materialelor, starea suprafeței, aranjarea găurilor, ambalajul și alte detalii de producție pot fi personalizate sau convenite în conformitate cu specificațiile proiectului.
De ce ar trebui să fie inspectate șinele de ghidare înainte de expediere?
12. Concluzie
O șină de ghidare fiabilă este rezultatul mai mult decât un profil de oțel adecvat. Performanța sa reală depinde de relația dintre calitatea materialului, geometrie, dreptate, starea suprafeței, rezistența structurală, îmbinări, precizia instalării și mediul de operare.
Pentru ascensoare și alte sisteme de mișcare de precizie, acești factori devin deosebit de importanți deoarece șinele de ghidare influențează direct alinierea, calitatea călătoriei, stabilitatea echipamentului, cerințele de întreținere și funcționarea în siguranță. Standardele internaționale precum ISO 8100-33 oferă cerințe definite pentru șinele standardizate de ghidare a liftului, în timp ce reglementările locale pot stabili cerințe suplimentare pentru instalații specifice.
Pentru cumpărători, cea mai eficientă abordare este să definească aplicația în mod clar, să confirme specificațiile tehnice înainte de producție, să evalueze sistemul complet de ghidare și să lucreze cu un producător capabil să mențină o calitate constantă din materia primă prin inspecția finală.
