Șinele care par identice pe planuri se pot comporta foarte diferit odată instalate într-o rețea pe o suprafață înclinată: distanța dintre panne se lărgește și căile de încărcare se schimbă, determinând ca profilul drept să se încline sau să se încline treptat între suporturi. Această deformare duce adesea la dezalinierea modulului și la slăbirea clemelor în timp; șinele de ghidare întărite sunt proiectate special pentru a rezolva această problemă. Guojian le produce folosind un proces integrat de formare la rece cu nervuri longitudinale continue, făcând armătura o parte integrantă a oțelului însuși.
Nervurile servesc unui singur scop: sporirea rezistenței profilului la îndoire și torsiune fără a dubla greutatea. Deoarece șinele sunt formate la rece într-o singură trecere, nervurile rulează continuu pe toată lungimea; absența sudurilor la punctele de armare elimină zonele predispuse la ruginire sau crăpare prematură sub sarcinile ciclice ale vântului. Mai simplu spus, oțelul suplimentar este plasat strategic exact acolo unde este necesar pentru a contracara momentele încovoietoare.
Alegerea materialului și a stratului de acoperire se bazează pe condițiile locului, nu pe obișnuință. Acoperirile de zinc-aluminiu-magneziu (ZAM) formează un strat protector dens care poate migra pentru a acoperi marginile tăiate, făcând șinele de ghidare ranforsate acoperite cu ZAM alegerea recomandată pentru proiectele de coastă, pescuit-solare și de maree. Galvanizarea la cald rămâne o soluție rentabilă pentru centralele electrice interioare standard, în timp ce opțiunile „oțel negru” (neacoperit) sunt disponibile pentru cumpărătorii care preferă să-și aplice propriile tratamente de suprafață ulterior.
Profilul armat integrat oferă o capacitate portantă mai mare pe kilogram. Acest lucru permite proiectelor de acoperiș să sporească rezistența structurală, ținând în același timp greutatea sub control - un beneficiu direct atunci când marjele de încărcare ale clădirii sunt strânse.
ZAM pentru medii cu umiditate ridicată sau cu pulverizare de sare, galvanizare la cald pentru centrale electrice standard și oțel negru pentru proiecte care necesită acoperire locală. Versiunea ZAM vine cu o garanție anticoroziune de 25 de ani, varianta galvanizată la cald cu 15 ani, iar structura în sine are o garanție de 10 ani.

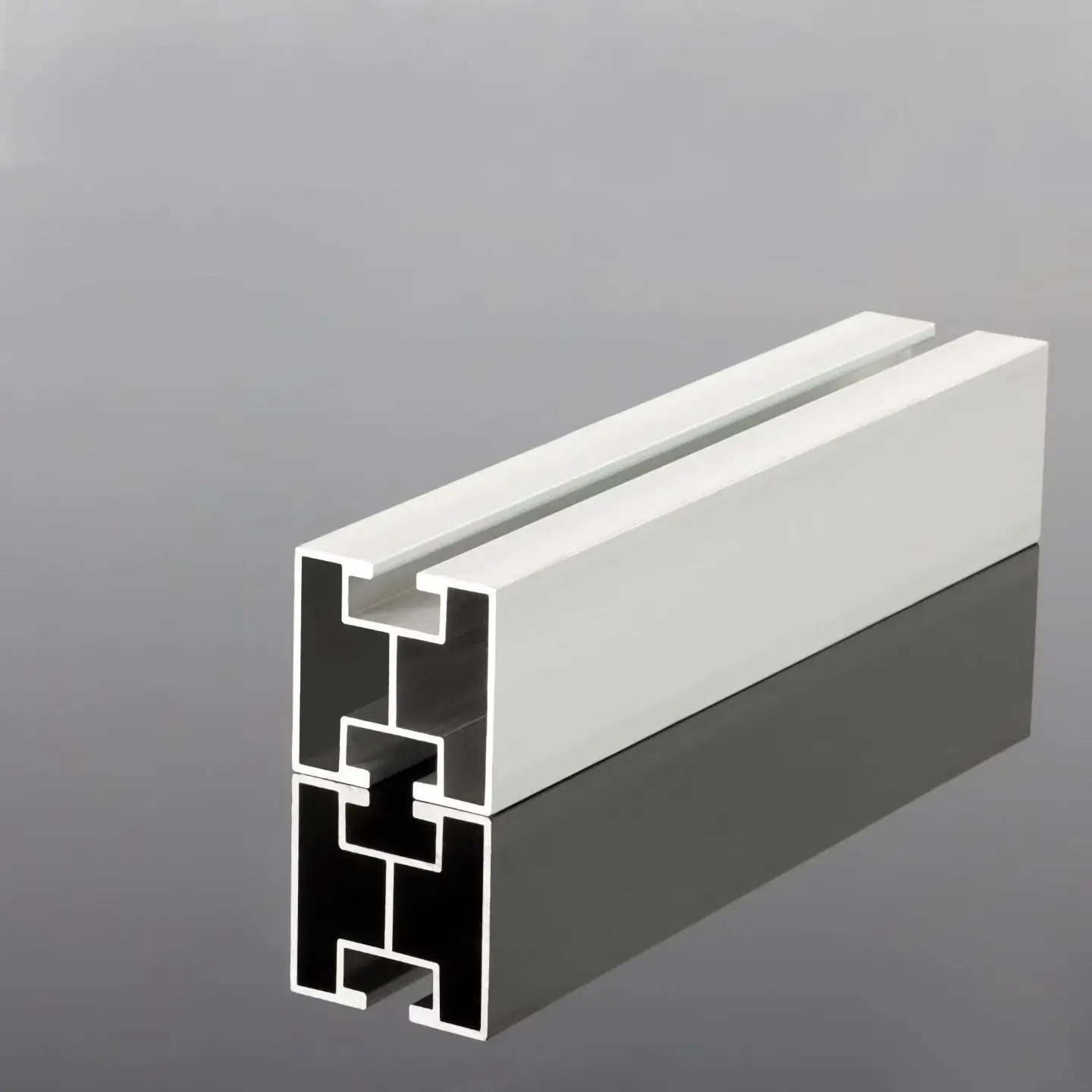

Secțiunea transversală în formă de canal a șinei de ghidare întărite găzduiește direct șuruburi în T; pozițiile componentelor pot fi ajustate prin glisarea lor de-a lungul șinei, eliminând necesitatea găuririi din nou. Clemele și conectorii potriviți provin din propriile linii de producție, eliminând efectiv un întreg furnizor din lanțul dvs. de instalare.
Perforarea, tăierea și sudarea sunt realizate în interior, conform desenelor. Șinele armate sunt gata pentru instalarea imediată la sosire, reducând la minimum șlefuirea, tăierea și retușurile de protecție împotriva coroziunii – esențiale pentru centralele electrice de munte îndepărtate, unde fiecare oră de muncă economisită se traduce în economii reale de costuri.
| Articol | Caietul de sarcini |
|---|---|
| Material | Oțel carbon format la rece |
| Structura | Secțiune integrată formată la rece + nervuri integrale continue |
| Opțiuni de acoperire | Zinc-Aluminiu-Magneziu (ZAM) / Galvanizat la cald / Finisaj negru (neacoperit) |
| Grosime maximă | 12 mm |
| Secțiune | Secțiune personalizată în funcție de desenele clientului |
| Lungime | Tăiați la lungime conform desenelor |
| Fixare | Slot compatibil cu șuruburi în T; cleme și conectori autoproduse |
| garanție | Garanție anticoroziune: 25 ani pentru ZAM, 15 ani pentru zincat la cald; Garantie structurala: 10 ani |
| MOQ | 1 × container 20GP; ordine de probă negociabile |
| Perioada de graţie | 7-15 zile lucrătoare de la primirea depozitului |
| Condiții comerciale | FOB / CFR / CIF |
Șinele de ghidare ranforsate sunt proiectate pentru locurile în care profilele standard se apropie de limitele de încărcare. Aplicațiile de mai jos acoperă scenariile de încărcare pe care le întâlnim cel mai frecvent.
Terenul ondulat duce la vânt neuniform și încărcături de zăpadă. Profilul ranforsat asigură ca matricea să rămână dreaptă pe diferite intervale - motiv pentru care clemele rămân sigure chiar și în al doilea și al treilea an de funcționare.
Mediile în aer liber, fluctuațiile semnificative ale temperaturii diurne și condițiile de sol umed accelerează coroziunea. Acoperirea ZAM rezistă acestor solicitări de mediu, în timp ce profilul ranforsat face față sarcinilor suplimentare asociate cu deschideri mai lungi peste apă sau culturi.
Pulverizarea cu sare reprezintă testul suprem pentru șine. Aici, profilul îngroșat, întărit, rezistă presiunii vântului, în timp ce acoperirea ZAM întârzie coroziunea din exterior spre interior; întrucât ambele cerințe sunt critice, vă recomandăm să specificați ambele caracteristici.
Sistemele cu o singură axă și cu două axe supune șinele la încărcări repetitive pe tot parcursul zilei. Profilele standard tind să se deformeze în aceste condiții, în timp ce profilele armate sunt proiectate special pentru a rezista la sarcini ciclice.
Structurile flexibile cu deschidere mare necesită șine pentru a-și menține forma cu un suport minim. Rigiditatea structurală – nu doar rezistența – este factorul cheie pentru a asigura că modulele își mențin unghiul de înclinare proiectat. Instalații solare comerciale și industriale pe acoperiș: limitele de încărcare de pe acoperiș limitează greutatea proprie, ceea ce face esențială maximizarea rezistenței pe kilogram - exact ceea ce oferă geometria nervurii în curse lungi și continue.
Stivuiți pe suporturi înălțate într-o zonă acoperită, ventilată; folosiți protecția marginilor în timpul manipulării pentru a preveni zgârieturile de acoperire sau deformarea secțiunii înainte de instalare.
Debavurați toate marginile tăiate și aplicați un strat de retușare anticoroziv. Poziționați găuri pentru a evita coastele; nu șlefuiți niciodată nervura în sine - nervura este sursa de rezistență, așa că șlefuirea acesteia înfrânge scopul achiziționării acestei șine.
Utilizați numai șine drepte, nedeteriorate; strângeți elementele de fixare la specificațiile standard de cuplu și lăsați goluri de dilatare la îmbinări, după cum este necesar. Pentru proiectele din zonele muntoase, de maree plată sau de coastă, asigurați-vă că fundația este stabilă înainte de a monta șinele de ghidare întărite.
Verificați periodic șuruburile, deformarea secțiunii și starea acoperirii; scurtați intervalele de inspecție pentru mediile expuse la pulverizare de sare. Nu depășiți sarcinile de proiectare când montați echipamente auxiliare și remediați imediat orice deteriorare a stratului.
R: Lăsați condițiile site-ului să decidă. Pentru proiecte de coastă, de pescuit-solar sau de maree, vă recomandăm ZAM - acoperirea protejează marginile tăiate și rezistă la coroziunea prin pulverizare de sare, susținută de o garanție anticoroziune de 25 de ani. Pentru instalațiile interioare standard, galvanizarea la cald oferă o rentabilitate excelentă cu o garanție anticoroziune de 15 ani.
A: Da. Secțiunile personalizate sunt o parte standard a afacerii noastre: formăm la rece conform desenelor (până la 12 mm grosime) și completăm perforarea, tăierea și sudarea în interior, astfel încât produsul să fie gata de instalare la livrare.
R: Oferim o garanție anticoroziune de 25 de ani pentru versiunile ZAM, 15 ani pentru versiunile galvanizate la cald și o garanție structurală de 10 ani pentru sistemul de montare.
R: Un container 20GP deține aproximativ 2 MW de oțel al sistemului de montare, în timp ce un 40HQ deține aproximativ 4–5 MW. Șinele sunt grupate și protejate pentru transportul maritim; comenzile de probă în loturi mici pentru proiectele inițiale pot fi negociate.
R: Fabrica este certificată conform standardelor ISO 9001, ISO 14001 și ISO 45001; Rapoartele de calcul structural și rapoartele de testare ale terților sunt disponibile. Vă rugăm să ne comunicați piața de destinație, astfel încât să putem confirma documentația specifică necesară.
