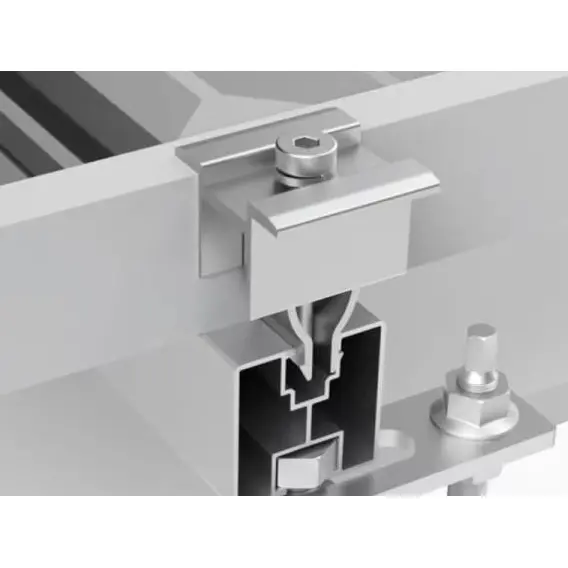

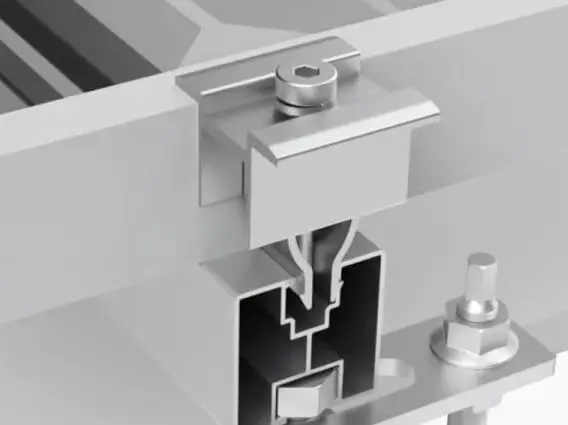

Montaj solar Fiting presat

Fitingurile de presare cu montare solară furnizate de Guojian sunt potrivite pentru rame fotovoltaice cu diametrul cuprins între 30 mm și 55 mm și sunt perfect compatibile cu șinele de ghidare de tip C, Z, tip U și zinc-aluminiu-magneziu produse de fabrica noastră. Suprafața este tratată cu anodizare, oferind o rezistență excelentă la coroziune și este potrivită pentru diferite scenarii de aplicare, cum ar fi centrale electrice la sol, sisteme de acoperiș distribuite și proiecte complementare agricole fotovoltaice.

Avantajele de bază ale produsului

1. Soluție OEM integrată cu specificații perfect adaptate componentelor

2. Construcție dintr-o singură bucată din aliaj de aluminiu extrudat 6005-T5 pentru rezistență structurală ridicată

3. Tampoane de amortizare EPDM rezistente la intemperii pentru a proteja cadrele modulelor

4. Gamă largă de prindere compatibilă cu toate tipurile de module fotovoltaice

5. Finisaj anodizat pentru rezistență la coroziune de lungă durată și durabilitate în aer liber

6. Include elemente de fixare anti-slăbire din oțel inoxidabil 304 pentru a preveni rugina și griparea

7. Produs în serie pe linii automate, asigurând aprovizionare stabilă pentru proiecte de anvergură

Scenarii de aplicare

1. Instalații fotovoltaice montate la sol la scară de utilitate

Baze fotovoltaice la scară largă de clasă megawați în câmpii, zone muntoase sau deșerturi; asociate cu șine de canal C galvanizate la cald sau acoperite cu Zn-Al-Mg; folosește cleme de mijloc și cleme de capăt pentru o montare sigură a matricei cu rezistență excelentă la vânt, zăpadă și sarcină.

2. Fotovoltaice comerciale și industriale (C&I) pe acoperiș

Montaj solar Montajul de presare este proiectat pe țiglă de oțel colorată sau pe acoperișuri plate din beton; Clemele ușoare din aluminiu reduc sarcina totală pe acoperiș; compatibil cu diverse machete de matrice; instalare ușoară fără a compromite impermeabilizarea acoperișului.

3. Proiecte PV eco-complementare

Stații fotovoltaice agrovoltaice, piscicole-PV, pastorale-PV și stații fotovoltaice cu câmp de sare; Șinele Zn-Al-Mg asociate cu cleme din aluminiu rezistente la coroziune rezistă solului salin-alcalin și mediilor cu umiditate ridicată (de exemplu, peste iazuri cu pești).

4. Garaje fotovoltaice și sere inteligente

Garaje fotovoltaice cu structură de oțel și sere fotovoltaice agricole; compatibil cu suporturi reglabile de înclinare și de urmărire; utilizarea flexibilă a clemelor lungi și scurte pentru a regla distanța dintre module.

5. Proiecte fotovoltaice de peste mări

Proiecte rezidențiale și C&I PV în Asia de Sud-Est, Europa și Africa; Manuale de instalare în limba engleză disponibile; specificații de rezistență la coroziune potrivite pentru climatele ploioase sau de coastă; kituri complete de sistem de montare disponibile pentru export.

Instrucțiuni de instalare și utilizare

1. Respectarea strictă a specificațiilor de cuplu

Cuplu < 18 N·m: Forță de strângere insuficientă; modulele pot aluneca sau pot genera zgomot în timpul vântului puternic. Cuplu > 25 N·m: Presiunea excesivă deformează cadrul modulului, provocând micro-fisuri în sticlă și degradarea ulterioară a puterii de ieșire.

2. Nu omiteți plăcuțele de amortizare EPDM

Contactul direct metal-metal fără un tampon zgârie cadrul anodizat și provoacă coroziune electrochimică; infiltrarea pe termen lung a apei de ploaie duce la ruginarea cadrului și deteriorarea.

3. Nu amestecați elemente de fixare din diferite materiale

Clemele din aluminiu nu trebuie asociate cu șuruburi din oțel carbon; contactul dintre aluminiu și fier în prezența apei de ploaie provoacă coroziune electrochimică, ducând la griparea sau ruperea elementelor de fixare pe termen scurt.

4. Nu tăiați sau șlefuiți corpurile clemelor la fața locului

Șlefuirea deteriorează stratul anodizat anticoroziv, determinând ruginirea rapidă a marginilor tăiate; dacă sunt necesare ajustări de dimensiune, solicitați din fabrică piese non-standard la comandă.

5. Compatibilitatea cu grosimea cadrului modulului

Evitați cu strictețe utilizarea clemelor cu prindere îngustă pe rame excesiv de groase; acest lucru creează un spațiu între clemă și cadru, concentrând stresul și probabil zdrobind modulul.

6. Instalare în condiții de temperatură scăzută sau vreme umedă

Nu este recomandată instalarea Montaj solar Montaj prin presare când temperaturile sunt sub 0°C; temperaturile scăzute întăresc placa EPDM, reducând performanța de amortizare și riscând deteriorarea cadrului modulului. Asigurați-vă că plăcile de acoperiș și șinele de montare sunt uscate înainte de instalare după ploaie.

7. Inspecție și întreținere după instalare

Efectuați inspecții de rutină la fiecare șase luni; reinspectați la fiecare trei luni pentru proiecte de coastă sau pescuit-solare. Efectuați verificări complete asupra strângerii șuruburilor și îmbătrânirii plăcuțelor după taifunuri sau furtuni puternice de zăpadă.

8. Cerințe de depozitare și protecție

Depozitați clemele dezinstalate într-un depozit uscat în cutii de carton sigilate, rezistente la umiditate; evitați expunerea la lumina directă a soarelui sau la ploaie pentru a preveni îmbătrânirea prematură și defectarea plăcuțelor de cauciuc.
