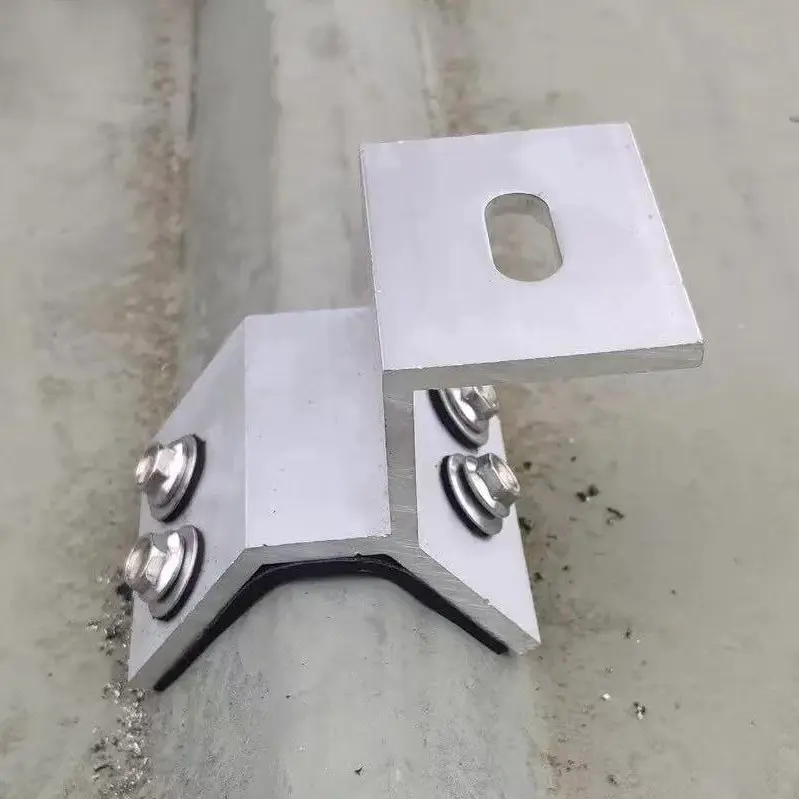

Clemă de acoperiș

Bridele de acoperiș furnizate de Guojian Factory sunt potrivite pentru diferite tipuri de acoperiș metalic, cum ar fi panouri fixe ascunse (Jiachi), plăci ondulate și sisteme de cusături. Atunci când sunt combinate cu șinele de ghidare cu caneluri în formă de C furnizate de fabrica noastră, acestea pot fixa în siguranță modulele fotovoltaice. Clemele sunt echipate cu dinți anti-alunecare integrati și tampoane de cauciuc, care pot preveni eficient zgârieturile pe suprafața plăcilor de oțel colorate și pot menține stabilitatea chiar și în cazul vântului puternic de până la 60 de metri pe secundă, fără alunecare. Cu linia noastră de producție de ștanțare hardware deținută independent, oferim în mod continuu proiecte fotovoltaice distribuite pentru facilități industriale/comerciale și parcuri logistice, reducând semnificativ costurile de instalare ale renovării acoperișului și reducând efectiv riscurile de întreținere cauzate de scurgerile de apă în viitor.

Procesul de fabricație

1. Selectarea și testarea materiei prime

Utilizează țagle din aluminiu primar GB 6005-T5. Inspecțiile efectuate verifică rezistența la tracțiune, limita de curgere și compoziția aliajului Al-Mg-Si; aluminiul reciclat sau impur este strict respins. Rezistența de bază la coroziune prin pulverizare de sare este verificată la fața locului, iar materialele neconforme sunt returnate imediat.

2. Extrudare integrată la temperatură înaltă

Billetele sunt extrudate la o temperatură constantă de 520°C pentru a forma corpul clemei, ghearele de prindere și baza șuruburilor într-o singură bucată. Acest design fără sudură, fără sudură asigură distribuția uniformă a sarcinii și elimină riscul de defecțiune structurală la punctele de sudură.

3. Frezare CNC de precizie dintate-dinți

Echipamentul CNC complet automat freza o textură anti-alunecare cu model de diamant pe suprafața interioară de prindere. Adâncimea și pasul standardizate ale dinților maximizează frecarea față de panoul de acoperiș, prevenind alunecarea laterală în timpul vântului puternic.

4. Tratament anticoroziv anodizat

Clemele extrudate sunt supuse anodizării pentru a crea un strat dens de oxid de protecție de 12 μm care etanșează împotriva aerului, ploii și stropii de sare. Stratul de oxid se integrează cu aluminiul, oferind rezistență la coroziune de lungă durată chiar și la marginile tăiate.

5. Buffer Pad integrat

Include un tampon de cauciuc EPDM (rezistent la temperaturi de la -40°C la 120°C și rezistent la UV). Modelat pentru o potrivire precisă pe suprafața de contact a clemei, amortizează presiunea de instalare și împiedică aliajul de aluminiu să zgârie vopseaua pe plăci de oțel colorate sau panouri Al-Mg-Mn.

Ghid de instalare și utilizare

1. Verificarea profilului înainte de instalare

Măsurați cu precizie înălțimea nervurilor, distanța dintre nervuri și lățimea cusăturii plăcii de oțel de culoare înainte de instalare pentru a selecta modelul corect de clemă.

2. Cuplu de strângere standard

Strângeți șuruburile la un cuplu standard de 20–30 N·m folosind o cheie dinamometrică.

3. Mediu de instalare

Programați instalarea pentru zilele uscate și însorite; asigurați-vă că suprafețele de acoperiș sunt lipsite de apă, ulei și praf.

4. Specificații de aspect bazate pe încărcare

Creșteți densitatea punctelor de instalare a clemelor pentru acoperișuri cu o pantă mai mare de 20° sau în zonele de coastă supuse unor sarcini puternice ale vântului.

5. Interzicerea modificării neautorizate a componentelor

Slefuirea sau tăierea suprafeței anodizate a clemelor din aliaj de aluminiu la fața locului este interzisă; orice suprafață tăiată trebuie acoperită cu etanșant anticoroziv.

6. Cerințe de inspecție după instalare

Inspecțiile sunt necesare la fiecare șase luni după predarea proiectului, cu accent pe etanșeitatea șuruburilor și starea plăcuțelor de cauciuc.

Domenii de aplicare

1. Facilități de logistică și depozitare pe scară largă

2. Parcuri industriale și fabrici de producție

3. Clădiri de ultimă generație cu acoperiș cu cusătură verticală Al-Mg-Mn

4. Parcuri industriale de coastă și zone de fabrici chimice

5. Proiecte fotovoltaice de acoperiș metalic de peste mări

Preocupările cheie ale clienților

1. Trebuie să stochez mai multe tipuri de cleme de acoperiș, deoarece fabrici diferite folosesc profile de tablă de oțel color incompatibile?

Clemele de piață generice au adesea o compatibilitate slabă cu profilul, ceea ce duce la slăbiri de prindere sau la zgârieturi la suprafață. Oferim trei serii principale — cleme Jiaochi (470/760/820), cleme cu cusătură verticală Al-Mg-Mn și cleme de tablă trapezoidale — și putem crea matrițe personalizate bazate pe înălțimi și pasuri specifice de ondulare, oferind o soluție de aprovizionare unificată pentru întregul proiect.

2. Cum gestionăm ruginirea și alunecarea clemelor în zonele de coastă sau chimice cu pulverizare de sare puternică?

Clemele galvanizate standard ruginesc și se rup adesea în trei ani, iar amestecarea aluminiului cu fier provoacă coroziune electrochimică. Clemele noastre au un corp din aliaj de aluminiu 6005-T5 cu un finisaj anodizat și elemente de fixare din oțel inoxidabil 304; nu prezintă puncte de rugină după 1.000 de ore de testare cu pulverizare cu sare neutră, asigurând performanțe stabile în medii de coastă și chimice extrem de corozive.

3. În zonele predispuse la taifunuri, clemele se vor desprinde sau vor provoca desprinderea matricei fotovoltaice?

Clemele sunt dotate cu gheare de prindere îngroșate, cu crestaturi anti-alunecare pentru o potrivire perfectă împotriva ondulațiilor; Testele de laborator efectuate de terți confirmă o rezistență la presiunea vântului de până la 1,5 kPa. Împreună cu piulițe autoblocante anti-slăbire, șuruburile rămân sigure în ciuda expansiunii și contracției termice, iar sistemul a fost implementat cu succes în numeroase proiecte de coastă predispuse la taifun, fără incidente de alunecare.
