Clemă intermediară din aliaj de aluminiu

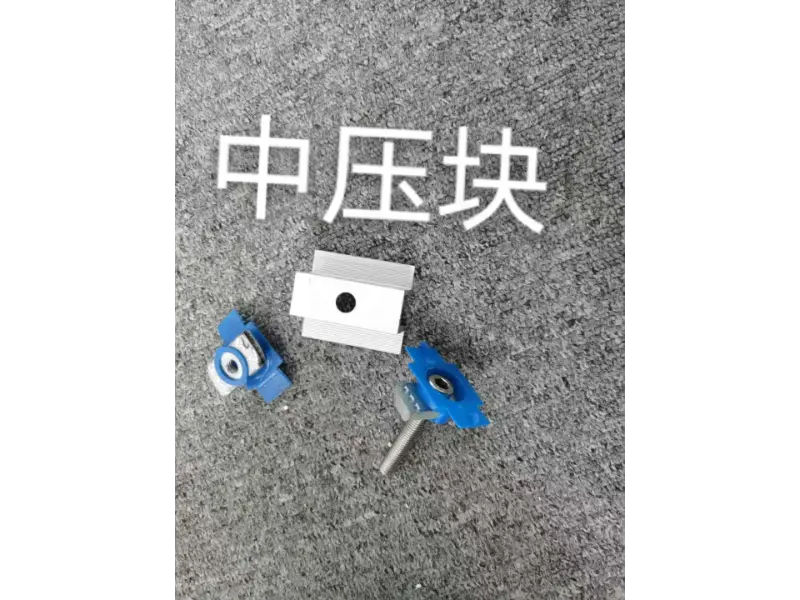

Clema intermediară din aliaj de aluminiu (clema intermediară fotovoltaică) este o componentă specializată concepută pentru a securiza modulele fotovoltaice (PV). Poziționat între două panouri fotovoltaice adiacente, blochează modulele pe șinele de montare, restricționează deplasarea orizontală și îmbunătățește rezistența la vânt și la seism a întregii matrice. Vine cu elemente de fixare din oțel inoxidabil 304 și un tampon de cauciuc anti-alunecare EPDM opțional pentru a proteja cadrele modulelor de deteriorare. Designul încorporează canale de drenaj și flux de aer pentru a minimiza acumularea de praf, apă și zăpadă. Aceste cleme sunt utilizate pe scară largă în instalațiile comerciale și industriale de pe acoperiș, sistemele fotovoltaice rezidențiale și centralele solare montate la sol la scară de utilitate. Dimensiunile pot fi personalizate în funcție de grosimea modulului și cerințele specifice de încărcare a proiectului.

Funcții de bază

1. Prindere intermediară și asigurare:

Instalată între două module fotovoltaice adiacente, clema intermediară din aliaj de aluminiu fixează modulele ferm pe șinele de montare. Limitează deplasarea atât pe orizontală, cât și pe cea verticală, asigurând că modulele rămân bine aliniate și supuse unor forțe stabile și uniforme; servește ca componentă principală de conectare pentru securizarea întregii matrice.

2. Rezistența la vânt și la seism:

Prin furnizarea de prindere în mai multe puncte, dispozitivul limitează mișcarea și oscilația modulului în timpul vântului puternic sau evenimentelor seismice. Acest lucru previne deplasarea modulelor de pe șine sau vibrarea la sarcini extreme, îmbunătățind astfel stabilitatea generală a matricei în condiții meteorologice dure.

3. Anti-alunecare și anti-slăbire:

Dimtaturile interne anti-alunecare, combinate cu un tampon de cauciuc EPDM, cresc frecarea dintre clema si cadrul modulului. Acest lucru previne alunecarea sau slăbirea modulelor, atenuând în același timp efortul de prindere pentru a proteja cadrele modulelor împotriva strivirii sau deteriorarii.

4. Transfer de încărcare:

Clema transferă uniform greutatea modulelor, împreună cu încărcăturile vântului și zăpezii, pe șinele de montare, coloanele de susținere și structura fundației. Aceasta distribuie stresul, prevenind supraîncărcarea localizată care altfel ar putea duce la deformarea structurală sau deteriorarea modulelor fotovoltaice.

5. Drenaj și flux de aer:

Structura clemei intermediare din aliaj de aluminiu are canale integrate de drenaj și flux de aer. Acestea facilitează scurgerea eficientă a apei de ploaie și a condensului, reducând acumularea de praf, apă și zăpadă la punctele de prindere, reducând în același timp la minimum riscurile de umbrire și acumularea excesivă a sarcinii pe module.

6. Compatibilitate și versatilitate:

Compatibil cu grosimi standard ale modulelor solare (de exemplu, 30 mm, 35 mm, 40 mm) și personalizabil pentru dimensiuni nestandard. Conceput pentru a funcționa cu diferite structuri de cadru și module de la diferiți producători, un singur sistem de alimentare poate îndeplini cerințele diverselor proiecte.

Specificatii tehnice

Articol	Caietul de sarcini
Grad de aliaj de bază	Aliaj de aluminiu 6005-T5 / 6063-T5 (opțional)
Tratarea suprafeței	Anodizare cu argint, grosimea peliculei ≥10μm
Grosimea filmului anodic	≥10μm, personalizare îngroșată disponibilă pentru medii de coastă și cu pulverizare ridicată de sare
Grosimea modulului compatibil	30 mm, 35 mm, 40 mm (personalizabil)
Lungime standard	40/50/60/80mm (taiat la dimensiune la cerere)
Tip de structură	Structură de prindere intermediară modulară cu profil al dintelui anti-alunecare pe partea interioară
Elemente de fixare de susținere	Șuruburi și piulițe din oțel inoxidabil 304
Accesorii optionale	Garnituri antiderapante din cauciuc EPDM
Rezistenta la sarcina de vant	Până la 60 m/s (reverificat pe proiect)
Încărcare de zăpadă	1,4 kN/m² (calculat pe proiect)
Scenarii de aplicare	Acoperișuri comerciale și industriale, fotovoltaice rezidențiale, centrale fotovoltaice centrale montate la sol
Standarde aplicabile	GB/T 5237, CE, certificări ISO9001 disponibile

Servicii de ambalare și logistică

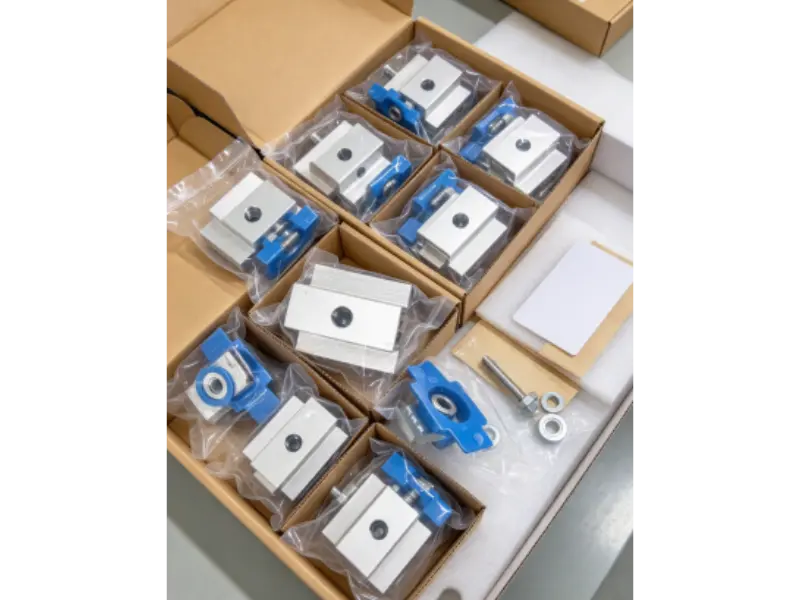

1. Ambalare individuală:

Fiecare clemă intermediară din aliaj de aluminiu este ambalată separat pentru a preveni frecarea sau impactul, protejând suprafața anodizată și asigurând că nu apar zgârieturi sau deteriorare a stratului în timpul transportului.

2. Etichetare clară:

Articolele sunt sortate după model și specificație, cu etichete clare și liste de ambalare incluse pentru a facilita verificările rapide ale inventarului la fața locului și depozitarea organizată.

3. Verificarea cantității:

Fiecare expediere este supusă unei numărări și verificări amănunțite a modelelor și loturii pentru a se asigura că articolele reale, în ceea ce privește cantitatea și specificațiile, se potrivesc perfect cu lista de ambalare, prevenind lipsurile sau omisiunile.

4. Ambalaj exterior ranforsat:

Mărfurile sunt ambalate în cutii de carton standard robuste sau lăzi din lemn, echipate cu materiale de amortizare interioară și protectoare de colțuri întărite pentru a preveni deformarea de la impact în timpul transportului.

5. Protecție la umiditate:

Desicantele sunt incluse în ambalaj pentru a asigura un mediu uscat pe tot parcursul tranzitului maritim sau terestru, prevenind deteriorarea stratului anodizat cauzat de umiditate și asigurând că componentele sunt gata pentru instalare imediată la sosire.

6. Suport logistic:

Opțiunile de livrare flexibile includ expedieri în etape. Pentru comenzile internaționale, oferim liste cuprinzătoare de ambalare și documentație vamală pentru a asigura un control fără probleme la export; pentru comenzile interne, oferim livrare directă la șantier cu încărcătură completă, aliniată cu graficele de construcție.

Procesul de instalare

1. Briefing înainte de instalare:

Oferim planuri de instalare și documentație tehnică, subliniind punctele cheie de instalare, cerințele de strângere și măsurile de precauție esențiale, susținute de un briefing tehnic înainte de construcție.

2. Poziționare și aspect:

Pe baza planurilor de proiectare, se determină dispunerea modulelor solare și șinele de montare, iar punctele de instalare pentru clemele medii sunt marcate pentru a asigura o distanță și o aliniere consistentă.

3. Plasarea modulelor:

Modulele solare sunt poziționate pe șinele de montare; distanța și nivelarea dintre modulele adiacente sunt ajustate pentru a se asigura că cadrele modulelor se potrivesc perfect în fantele clemelor intermediare.

4. Instalare și strângere:

Instalați clemele intermediare din aliaj de aluminiu și strângeți șuruburile în T la cuplul specificat. Asigurați-vă că forța de strângere este bine controlată - evitați forța excesivă care ar putea deteriora cadrele modulelor și asigurați-vă că nu sunt prea slăbite, ceea ce ar putea duce la instabilitate.

5. Inspecție anti-alunecare:

Verificați dacă plăcuțele de cauciuc EPDM și dințaturile anti-alunecare sunt poziționate corect. Inspectați fiecare punct de prindere pentru a vă asigura că modulele sunt sigure și nu vor aluneca sau slăbi.

6. Inspecție finală și acceptare:

Verificați întreaga matrice pentru a vă asigura că toate componentele sunt strânse și nivelate corespunzător. Verificați golurile dintre module și alinierea lor generală. Odată ce cerințele portante au fost confirmate și instalația a trecut inspecția, proiectul poate fi predat.

FAQ

Î1: Ce spațiu trebuie lăsat între cadrele a două module adiacente atunci când utilizați o clemă de mijloc?

R: Pentru proiectele standard, un spațiu de expansiune de 5–8 mm este suficient pentru a se adapta la dilatarea și contracția termică. De asemenea, vă putem recomanda specificațiile adecvate pe baza desenelor proiectului dumneavoastră atunci când plasați o comandă.

Î2: Care este cuplul de strângere corect pentru clemele de mijloc și va deteriora cadrele modulelor?

R: Strângeți șuruburile în T conform specificațiilor standard de cuplu. Cu tamponul de cauciuc EPDM acționând ca un tampon, strângerea adecvată nu va deteriora cadrele modulelor. Cu toate acestea, cuplul excesiv poate zdrobi ramele de aluminiu, așa că trebuie evitată strângerea excesivă.

Î3: Se vor bloca șuruburile folosite cu clemele de mijloc în timpul utilizării pe termen lung în exterior, făcându-le dificil de îndepărtat mai târziu?

R: Furnizăm 304 elemente de fixare din oțel inoxidabil ca standard, care oferă o bună rezistență la gripare. Pentru proiectele în aer liber pe termen lung, șuruburile cu un strat anti-gripare pot fi, de asemenea, selectate pentru a facilita îndepărtarea mai ușoară în timpul întreținerii viitoare sau înlocuirii modulelor.

Î4: Pot fi reutilizate clemele de mijloc dacă dințații (dinții) sunt uzați?

R: Ele pot fi reutilizate dacă dintările nu sunt uzate semnificativ și profilul rămâne nedeformat. Dacă dințaturile sunt uzate puternic, performanța anti-alunecare va fi compromisă; prin urmare, nu recomandăm folosirea lor pentru noi proiecte fotovoltaice.

Î5: Pot fi amestecate clemele medii cu grosimi diferite pe același proiect de acoperiș?

R: Nu este recomandată amestecarea diferitelor specificații. Utilizarea clemelor intermediare de grosimi diferite poate duce la încărcare neuniformă asupra modulelor, provocând potențial concentrații de tensiuni localizate și crescând riscul de micro-fisuri; prin urmare, cel mai bine este să standardizați specificațiile.

Î6: Ce considerații specifice trebuie avute în vedere atunci când alegeți clemele intermediare pentru modulele de format mare, cu sticlă duală?

R: Având în vedere greutatea proprie mai mare a modulelor de sticlă duală de format mare, este recomandabil să se acorde prioritate utilizării clemelor intermediare mai groase din aliaj de aluminiu. În plus, verificați înălțimea cadrului modulului, confirmați lungimea efectivă a contactului de prindere și, dacă este necesar, măriți numărul de puncte de prindere.
