Soluția noastră de fundație Ground Screw Anchor de la fabrica Guojian abordează în mod eficient multe puncte de durere ale fundațiilor tradiționale din beton, cum ar fi perioada lungă de construcție, perturbarea semnificativă a solului și restaurarea dificilă a șantierului. Fiecare grămadă are performanțe stabile de rezistență la compresiune și ridicare și este potrivită pentru diferite condiții geologice complexe, cum ar fi argila, sol nisipos și umplutură. Oferim servicii complete, inclusiv proiectare inginerească detaliată, rapoarte de inspecție terță parte, livrare în etape și îndrumare tehnică la fața locului pentru a reduce costul total al ciclului de viață al proiectului.
• Nu este o armătură generică, standardizată: Deși piloții cu șuruburi de pe piață pot arăta similare, capacitățile lor reale de încărcare pot varia de câteva ori în funcție de condiții precum umplutură, pante muntoase sau sol salin-alcalin. Bazându-ne pe o experiență vastă în proiectele interne de energie regenerabilă, personalizăm parametrii, cum ar fi pasul lamei, diametrul lamei și grosimea peretelui țevii, pe baza caracteristicilor specifice de forfecare a solului, mai degrabă decât să aplicăm o specificație „unică pentru toate” la diverse condiții geologice.
• Metodă de instalare uscată, fără beton: Instalată prin înșurubarea mecanică a pilotului în pământ, această metodă elimină necesitatea excavației, cofrajului, turnării betonului și întăririi. Pilotul poate susține suprastructura imediat după instalare, făcându-l ideal pentru proiecte sensibile la timp, cum ar fi instalațiile fotovoltaice (PV) care necesită conectare rapidă la rețea.
• Compatibilitate versatilă a suprastructurii: vârfurile de grămadă pot fi echipate cu diverși conectori, cum ar fi flanșe sau plăci de conectare, pentru a interfața direct cu sistemele de montare fotovoltaice, coloanele de garaj, bazele unităților de stocare a energiei și structurile ușoare de gard din oțel, permițând asamblarea rapidă a fundației și a suprastructurii.
• Ecologic și reciclabil: Procesul nu generează deșeuri solide de beton. În timpul modificării, relocării sau dezafectării proiectului, piloții pot fi deșurubați și extrași intacți, păstrând peisajul original de suprafață în cea mai mare măsură posibilă; acest lucru le face potrivite pentru situri strict reglementate, cum ar fi rezervațiile ecologice și zonele de pădure montane.
• Controlul proactiv al riscului: Oferim testarea eșantioanelor și selecția preliminară a modelelor pe baza rapoartelor de inspecție geologică furnizate de client, ajutând la prevenirea reprelucrărilor costisitoare cauzate de probleme precum alunecarea grămezii sau capacitatea portantă insuficientă.
Capacitatea portantă a pilonului șurub se bazează pe mai mult decât pe frecarea dintre peretele țevii de oțel și sol; funcționează printr-un mecanism sinergic din trei părți: frecarea arborelui + rezistența lagărului de capăt a palelor elicoidale + forța de interblocare/blocare între pale și sol. 1. Cuplul de ieșire al instalației de foraj antrenează întregul pilon elicoidal să se înșurubească în pământ cu o viteză constantă; lamele elicoidale taie și comprimă solul înconjurător, creând discuri de sol compactate deasupra și dedesubtul lamelor.
2. Sarcinile verticale de sus sunt suportate de aceste discuri de sol compactate; în condiții de ridicare, lamele se ancorează ferm în solul dedesubt, împiedicând smulgerea directă afară.
3. Sarcinile orizontale ale vântului sunt contracarate de reținerea laterală oferită de interacțiunea dintre peretele puțului de piloți și solul înconjurător.
Perspectivă practică: pasul lamei trebuie să se potrivească cu cuplul instalației de foraj. Dacă pasul este prea mare, echipamentul cu cuplu redus nu poate introduce grămada; dacă pasul este prea mic, instalarea este lentă și stratul inițial de sol este deranjat, ceea ce reduce de fapt capacitatea portantă a piloților - un detaliu adesea trecut cu vederea de piloții elicoidal cu preț redus de pe piață.
Ground Screw Anchor sunt componente subterane ascunse care nu pot fi inspectate vizual după instalare; prin urmare, controlul calitatii trebuie implementat in timpul fazei de productie. Guojian folosește un lanț de control al calității complet, de la capăt la capăt:
1. Verificarea materialului primit: certificatele de material sunt verificate pentru fiecare lot de materii prime pentru țevi de oțel, iar grosimea peretelui și limita de curgere sunt verificate la fața locului pentru a preveni intrarea în producție a țevilor substandard sau cu pereți subțiri.
2. Tăiere și îndreptare CNC: țevile sunt tăiate la lungimi fixe și îndreptate; curbura excesivă a corpului grămezii ar compromite direct verticalitatea în timpul instalării.
3. Formarea lamei elicoidale și sudarea de asamblare: Lamele sunt laminate folosind matrițe specializate pentru a asigura pas uniform; se folosește sudura completă continuă în locul sudării intermitente în puncte; sudurile sunt șlefuite netede pentru a elimina porozitatea și sudurile la rece (sudurile la rece sunt o cauză frecventă a defectării piloților în condiții de vânt puternic).
4. Galvanizare la cald: respectarea strictă a standardului GB/T 13912, care implică decaparea, fluxul, imersarea în zinc la 450–460°C și pasivare; grosimea medie a stratului de zinc este ≥85μm, cu opțiuni pentru acoperiri mai groase pentru medii saline-alcaline sau de coastă.
5. Inspecție finală și expediere: verificare vizuală a aspectului, verificări la fața locului asupra grosimii acoperirii cu zinc și remăsurarea dimensiunilor critice; rapoartele materialelor și înregistrările de inspecție a galvanizării pot fi furnizate la cerere pentru comenzile în vrac.
Avertisment de capcană: Unele produse cu preț scăzut de pe piață folosesc galvanizare la rece sau galvanizare doar parțială; acestea pot rugini în decurs de 2-5 ani de la instalarea subterană, compromițând direct integritatea structurală a fundației.
1. Fundații de montaj PV: Prioritizează lamele elicoidale continue; în zonele umplute, asigurați-vă că lamele se sprijină pe un strat de sol stabil, compactat, mai degrabă decât umplutură liberă.
2. Fundații PV Carport: Carporturile sunt supuse unor sarcini semnificative ale vântului; acordați prioritate piloților cu șuruburi de diametru mare, cu pereți groși, combinați cu plăci de conectare cu flanșe întărite și evitați piloții ușori, cu specificații mici. 3. Fundații pentru garduri/parapede: supuse în primul rând sarcinilor laterale; concentrați-vă pe controlul adâncimii de încorporare pentru a îmbunătăți stabilitatea laterală; specificațiile rentabile sunt potrivite.
4. Zone saline-alcaline de coastă: Produsele standard galvanizate la rece sunt nepotrivite; acoperirile galvanizate la cald îngroșate sunt necesare pentru a întârzia coroziunea și degradarea subterană.
• Proiect fotovoltaic la sol de munte: S-au folosit piloți cu șuruburi cu diametrul de 114 mm pentru a înlocui fundațiile tradiționale independente din beton, reducând în mod semnificativ excavația de terasament; perioada totală de construcție a fundației a fost scurtată cu 60%, respectând termenele limită de conectare la rețea.
• Proiect PV Carport din fabrică: Slopi cu șuruburi cu flanșă, personalizați, cu înălțime extinsă; nu a fost necesară turnarea betonului la fața locului, deoarece coloanele de oțel au fost prinse direct pe piloți, scurtând ciclul de instalare la fața locului.
• Proiect de împrejmuire a zonei de control ecologic: La finalizare, toți piloții șurubului au fost deșurubați și recuperați, fără a lăsa reziduuri de beton la suprafață și respectând standardele de acceptare pentru restaurarea șantierului.
R: Guojian (Tianjin) Steel operează propriile linii de procesare și acceptă atât eșantionarea în loturi mici, cât și furnizarea de proiecte la scară largă pentru grămezi șurub; MOQ este de 30 de tone.
R: Da, sunt disponibile mostre; specificațiile standard sunt livrate în 3-5 zile, în timp ce mostrele personalizate non-standard durează 7-10 zile lucrătoare.
R: Specificațiile standard de piață sunt livrate în 3–7 zile; personalizările non-standard (care implică diametrul țevii, zburătoare sau conectori) durează 7-12 zile lucrătoare; livrarea în etape poate fi negociată pentru comenzi mari.
R: Pentru comenzile în vrac, oferim certificate de materiale pentru țevi de oțel și înregistrări ale testelor de galvanizare pentru documentația și acceptarea proiectului.
R: Straturile mari, solide de rocă nu sunt potrivite pentru instalare directă; pentru straturile de rocă sau pietriș degradate, se pot utiliza piloți armați, sub rezerva unei evaluări de fezabilitate pe baza datelor geologice furnizate.
R: Garanția acoperă materiile prime și procesul de sudare/fabricare; durata de viață a coroziunii subterane depinde de tratamentul anticoroziv și de nivelurile locale ale pH-ului solului (se recomandă trecerea la un strat galvanizat mai gros pentru mediile de coastă salino-alcaline).

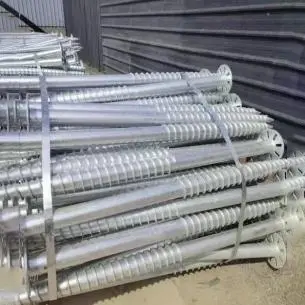

• Ambalare: Pachet cu bandă de oțel pentru a preveni deformarea la impact în timpul transportului; flanșele și plăcile de legătură sunt ambalate separat.
• Transport: încărcare container disponibilă; liste de ambalare furnizate.
• Suport tehnic: Ghid de instalare scrise furnizate; pentru proiectele majore, sunt disponibile briefing-uri tehnice online pentru a explica cuplul de batare a piloților, controlul verticalității și criteriile de acceptare; este de asemenea disponibilă asistență pentru coordonarea resurselor de construcție.
