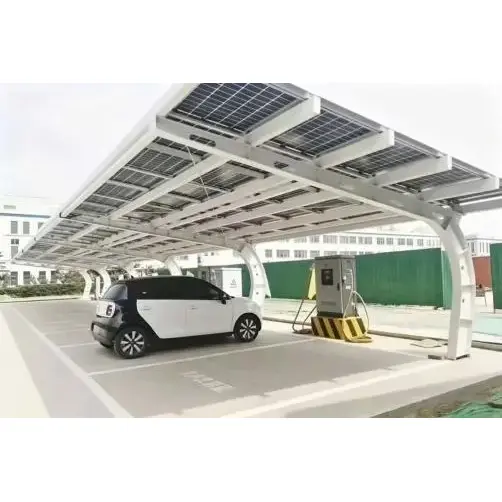

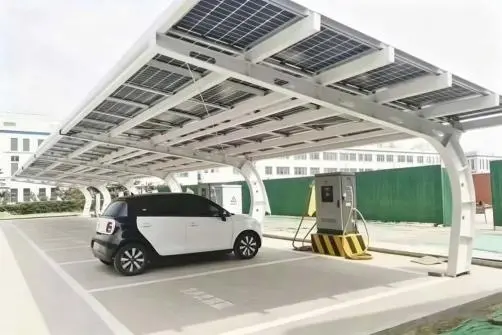

Carport solar cantilever

Fabrica noastră este specializată în fabricarea la comandă a carportului solar Cantilever. Magazinul nostru auto-dezvoltat pentru vehicule fotovoltaice în consolă cu o singură față „în formă de 7” servește ca soluție principală de integrare fotovoltaică pentru parcuri industriale mici și mijlocii, curțile corporative și zonele de parcare pentru vehicule cu o singură față. Spre deosebire de magaziile de vehicule cu două fețe „în formă de T”, magazia pentru vehicule fotovoltaice „în formă de 7” are coloane portante doar în spatele locului de parcare, în timp ce fasciculul principal este în consolă înainte pentru a acoperi întregul rând de locuri de parcare; toate componentele sunt prefabricate în fabrică și asamblate la fața locului folosind șuruburi de înaltă rezistență, eliminând nevoia de sudare extinsă la fața locului și reducând semnificativ timpul general de construcție. Structura integrată de deviere a apei unilaterală direcționează apa de ploaie în mod uniform către partea exterioară în consolă, prevenind scurgerea apei pe caroseriile vehiculului sau să provoace pământul plin de noroi și plin de apă. Magazinul fotovoltaic „în formă de 7” poate fi asamblat și extins liber în funcție de numărul de locuri de parcare, cu locații pre-desemnate rezervate pentru instalarea pilei de încărcare, permițând crearea unei parcări integrate și a unei stații de încărcare fotovoltaică de generare a energiei electrice.

Puncte principale de diferențiere a produselor

1. Configurație de parcare spate cu un singur stâlp – optimizează complet utilizarea spațiului de parcare

Toți stâlpii sunt instalați în spatele locului de parcare; nu există nicio obstrucție a cadrului de oțel în zonele de intrare/ieșire a vehiculului sau de deschidere a ușilor și nu există interferențe pentru șoferi la parcare sau la coborârea din vehicul; prin urmare, marcajele existente ale locurilor de parcare nu necesită nicio planificare sau modificare suplimentară.

2. Costuri mai mici de inginerie civilă; ideal pentru renovarea site-urilor existente.

În comparație cu fundațiile tradiționale ale carportului cu mai mulți stâlpi, această metodă necesită mai puține puncte de fundație, are ca rezultat o sferă mai mică de deteriorare a pavajului existent din beton sau asfalt întărit și implică costuri globale mai mici de renovare pentru parcările vechi.

3. Proces cuprinzător de galvanizare la cald – asigură durabilitatea în aer liber de peste 25 de ani

Toate secțiunile din oțel sunt supuse unui proces complet de galvanizare la cald, asigurând că grosimea stratului de zinc îndeplinește standardele cerute și asigură protecție împotriva apei de ploaie și a coroziunii induse de umiditate; aceste componente pot fi utilizate în mod fiabil pe termen lung în zonele de coastă cu umiditate ridicată sau în regiunile care se confruntă cu frig sever și zăpadă abundentă.

4. Sistemul de drenaj integrat previne scurgerea si alunecarea apei.

Cadrul de susținere are o pantă standard de drenaj, direcționând apa de ploaie central către exteriorul în consolă, prevenind picurarea continuă pe acoperiș și reducând riscul acumulării de apă în locurile de parcare sau suprafețele umede periculoase.

5. Dimensiuni personalizabile pentru toate specificațiile – compatibile cu toate tipurile de panouri fotovoltaice.

Lungimea cantilever, înălțimea coloanei și unghiul de înclinare a copertinei pot fi ajustate în funcție de încărcăturile locale de vânt și zăpadă, precum și de dimensiunile panourilor fotovoltaice; sistemul acceptă atât configurații flexibile cu un singur interval, cât și cu mai multe intervale, cu interfețe preinstalate pentru instalarea stației de încărcare DC.

6. Set complet de documentație de acceptare a proiectului

Pot fi furnizate rapoarte profesionale de calcul al încărcăturii structurale pentru încărcăturile vântului și zăpezii, certificate de inspecție a calității din fabrică și documente de certificare ISO/CE, care îndeplinesc atât cerințele interne de înregistrare a conexiunii la rețea, cât și standardele internaționale de arhivare a proiectelor.

Tabel cu specificații tehnice ale produsului

Scenarii de aplicare și cazuri de implementare în lumea reală

Carportul solar Cantilever al fabricii noastre este vândut pe plan intern în toată China și exportat în diferite țări din Asia de Sud-Est, Orientul Mijlociu și Europa. Aplicații potrivite:

1. Locuri de parcare pe un singur rând pentru angajații fabricii din fabrici de producție mici și mijlocii;

2. Zone de parcare alungite cu o singură față pentru agenții guvernamentale, spitale și școli;

3. Sprijinirea copertinelor de parcare pentru noi stații de încărcare cu energie la scară mică din parcurile comerciale;

4. Proiect de conversie fotovoltaică pentru spații de parcare independente unilaterale pentru zona vilei;

5. Parcare temporară și proiect de generare a energiei pentru un parc logistic îngust, cu un singur rând.

Proces de producție cuprinzător și inspecție și control complet al calității

1. Inspecție la intrarea materiei prime: Verificați grosimea oțelului, compoziția materialului și calitatea materiilor prime de galvanizare; oțelul neconform trebuie respins fără prelucrare ulterioară;

2. Tăiere și perforare CNC: Echipament CNC complet automat pentru tăierea profilului și perforarea precisă a găurilor de fixare a șuruburilor;

3. Consolidați secțiunile portante ale grinzii principale cu sudare completă; șlefuiți sudurile în plan și îndepărtați eventualele bavuri;

4. Galvanizare cuprinzătoare la temperatură înaltă prin scufundare la cald pentru protecția împotriva coroziunii: Toate componentele sunt scufundate într-o baie de zinc la temperatură înaltă pentru a forma un strat uniform de protecție împotriva ruginii;

5. Inspecție dimensională cuprinzătoare a produsului final: Efectuați calibrarea individuală a lungimii cantilever, a verticalității coloanei și a toleranței la distanța dintre îmbinări;

6. Test de eșantionare cu simulare de încărcare: selectați aleatoriu structurile de susținere finite pentru testarea de simulare a încărcăturii de vânt și zăpadă;

7. Verificarea ambalajului de expediere: Clasificați, ambalați și etichetați accesoriile; verificați ca setul complet de accesorii să fie prezent înainte de ambalare și expediere.

Fiecare procedură de inspecție a calității va fi însoțită de o fișă de inspecție pe hârtie, care poate fi furnizată părții cumpărătoare ca parte a documentației de audit al proiectului.

Avantajul principal

1. Instalații de producție interne care elimină markupurile intermediare: Operăm propriile noastre ateliere de prelucrare a oțelului și linii independente de producție de galvanizare, permițând auto-gestionarea întregului proces – oferind prețuri cu ridicata mai competitive pentru achiziții de volum mare;

2. Certificari cuprinzătoare: certificat de sistem de management al calității ISO 9001, certificare de siguranță structurală CE și raport de inspecție a stratului de galvanizare SGS terță parte;

3. Serviciu complet complet: redări structurale gratuite și desene de construcție detaliate; îndrumare tehnică video online cu normă întreagă în timpul fazei de construcție;

4. Termene de livrare stabile și previzibile: Cu un stoc amplu de materii prime păstrat la propriile noastre unități de producție, ciclul de producție pentru comenzile standard este de 10-18 zile lucrătoare;

5. Garanție îmbunătățită după vânzare: 15 ani garanție pe cadrul principal din oțel; servicii de consultanță tehnică întreținere și renovare structurală pe viață.

Procesul de ambalare, livrare și achiziție

1. Metoda de ambalare: Grinzile principale și stâlpii vor fi protejate cu folie de plastic; conectorii mici vor fi ambalate în pungi țesute clasificate separat, cu specificațiile și numerele de piesă clar marcate.

2. Transport și logistică: Serviciul de transport de marfă pentru vehicule interne este livrat direct la șantier; Afacerile de comerț exterior adoptă modul standard de transport de containere și acceptă termenii comerciali FOB și CIF.

3. Procesul standard de achiziție: Clientul furnizează dimensiunile/desene ale șantierului → Inginerul emite o propunere și o ofertă → Contractul de cumpărare și vânzare semnat → Plata în avans efectuată și programarea producției inițiată → Inspecție completă a calității pe tot parcursul procesului → Plata finală stabilită și mărfurile expediate → Expedierea simultană a documentației de calificare și a desenelor → Instalare și coordonare tehnică la fața locului.

Întrebări frecvente ale clienților

Î1: Cum ar trebui să alegeți între un carport fotovoltaic în formă de 7 și un carport în formă de T?

R: Pentru șantierele cu un singur rând de locuri de parcare sau amenajări înguste, alungite, se recomandă o magazie fotovoltaică în consolă cu o singură față în formă de U, deoarece implică costuri de construcție mai mici; pentru amplasamentele cu două rânduri de locuri de parcare simetrice sau zone de parcare mari, învecinate, se preferă o magazie pentru vehicule în formă de T cu un singur stâlp care susține două locuri de parcare.

Q2: Pamantul a fost deja intarit cu beton; se mai pot face instalatii suplimentare?

A: Da. Fundația în formă de 7 stâlpi necesită doar câteva puncte de instalare și implică forarea locală pentru o fundație de sine stătătoare, ceea ce duce la o întrerupere minimă a suprafeței drumului existent - făcând-o foarte potrivită pentru renovarea parcărilor vechi.

Î3: Poate fi asociat cu o stație de încărcare integrată?

A: Suport. În timpul fazei de proiectare, pot fi rezervate suporturi fixe de montare a pilei de încărcare și fantele de rutare a cablurilor; Sunt disponibile desene integrate furnizate din fabrică pentru a facilita construirea de stații fotovoltaice integrate, de stocare a energiei și de încărcare.

Î4: Instalarea este deosebit de dificilă? Poate o echipă de construcții obișnuită să o instaleze singură?

R: Întreaga structură este asamblată folosind șuruburi, eliminând necesitatea procedurilor complexe de sudare; poate fi instalat fie de echipe standard de constructii de structuri metalice, fie de echipe de instalatii fotovoltaice.

Î5: Dacă mai târziu există ușoare zgârieturi pe stratul galvanizat, acesta va rugini rapid?

R: Impacturile minore nu provoacă coroziune rapidă; stratul de zinc posedă proprietăți de auto-sacrificiu de protecție împotriva coroziunii. În cazurile în care suprafețe mari de acoperire cu zinc s-au dezlipit, oferim o soluție de aplicare a acoperirii cu zinc; zgârieturile minore nu necesită tratament suplimentar, iar suprafața poate fi folosită în aer liber cu stabilitate pe termen lung.

Î6: Care sunt cerințele obligatorii pentru construcția fundației? Lucrările de fundare pot fi efectuate pe pământ moale?

R: Pentru suprafețele de pământ întărite convenționale, este suficientă o fundație de beton de sine stătătoare; pentru locurile cu nămol sau condiții de sol moale, se pot adăuga plăci de ancorare încorporate sau pot fi adânciți pilonii de fundație. Inginerul va dezvolta un plan personalizat de construcție a fundației, bazat pe condițiile geologice, pentru a atenua riscurile de așezare.

Asistență post-vânzare și o dovadă a încrederii clienților

1. Serviciu de garanție: Pentru deformarea structurală care nu este cauzată de activitatea umană sau detașarea la scară largă a stratului galvanizat, componentele corespunzătoare pot fi înlocuite gratuit;

2. Asistență tehnică: Furnizare gratuită pe viață de desene de proiectare și schematice pentru armarea suportului și modificările de extindere a capacității;

3. Studii de caz de proiecte: Cu o experiență vastă în deservirea fabricilor de producție, clienților de management al parcurilor industriale și antreprenorilor generali de proiecte fotovoltaice din diferite regiuni, putem oferi vizite la fața locului pentru proiecte similare situate în vecinătate;

4. Livrarea certificării: La expediere, Raportul de inspecție a calității pe hârtie și copiile certificatelor de certificare vor fi trimise simultan; versiunile electronice ale acestor documente pot fi accesate în orice moment.
